品牌:山東沃達重工
型號:四梁四柱液壓機
產地:中國 山東 滕州
簡介:100噸珍珠巖板成型液壓機是客戶定做的一臺100噸四梁四柱液壓機,是一款常用的粉末壓塊機,四梁四柱式結構,配置PLC控制系統,一模出兩塊,一機多用,更換模具可生產多種產品,如:珍珠巖外墻保溫板、珍珠巖門芯板、樓頂珍珠巖保溫板、珍珠巖吸音板等。可根據珍珠巖板尺寸、厚度等,選擇適合的機型。
珍珠巖板是以珍珠巖為主要原料,經過粉碎、篩選、混合、壓制等工序制成的輕質板材。珍珠巖板具有密度低、導熱系數小、防火、隔音、耐腐蝕、無毒、環保等優良性能,是一種新型的環保型建筑材料,廣泛應用于建筑保溫、隔音等領域。珍珠巖板生產設備一般采用液壓機,采用模壓成型工藝,利用液壓系統作為動力源,通過高壓對將珍珠巖顆粒與粘合劑混合物壓制成型,從而制作出珍珠巖保溫板。

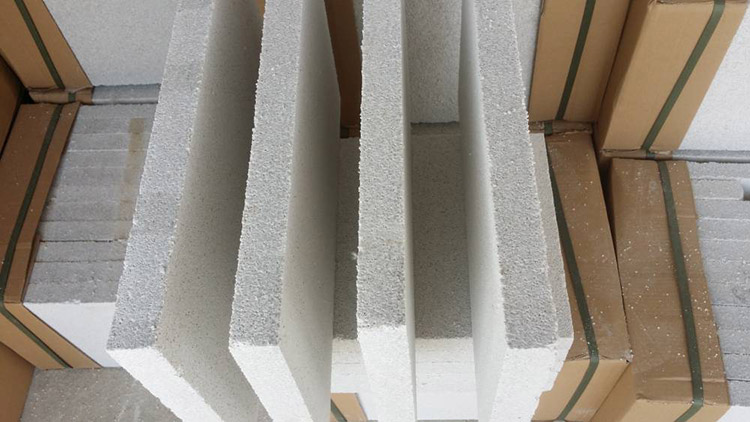

珍珠巖板圖
100噸珍珠巖板成型液壓機是客戶定做的一臺100噸四梁四柱液壓機,是一款常用的粉末壓塊機,四梁四柱式結構,配置PLC控制系統,一模出兩塊,一機多用,更換模具可生產多種產品,如:珍珠巖外墻保溫板、珍珠巖門芯板、樓頂珍珠巖保溫板、珍珠巖吸音板等。可根據珍珠巖板尺寸、厚度等,選擇適合的機型。

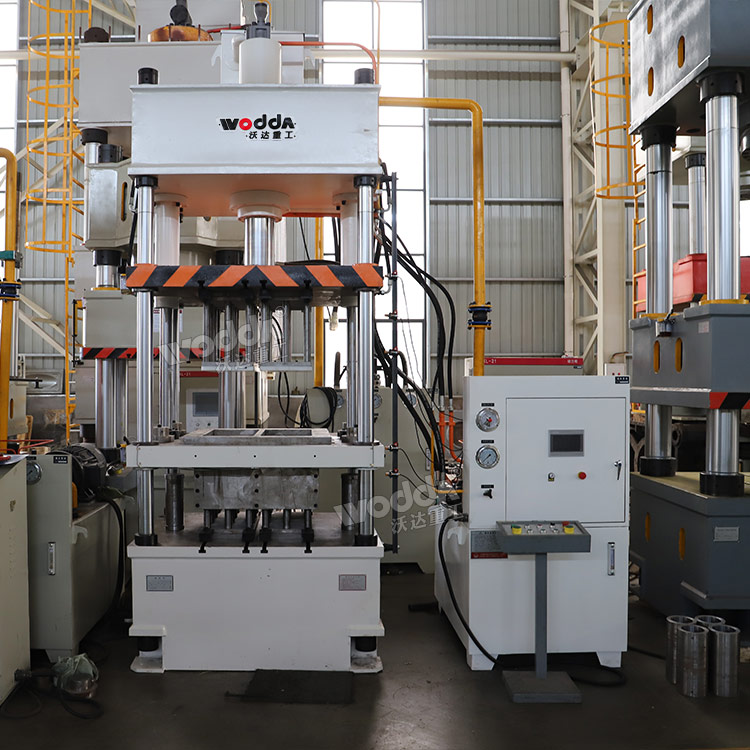

100噸珍珠巖板成型液壓機

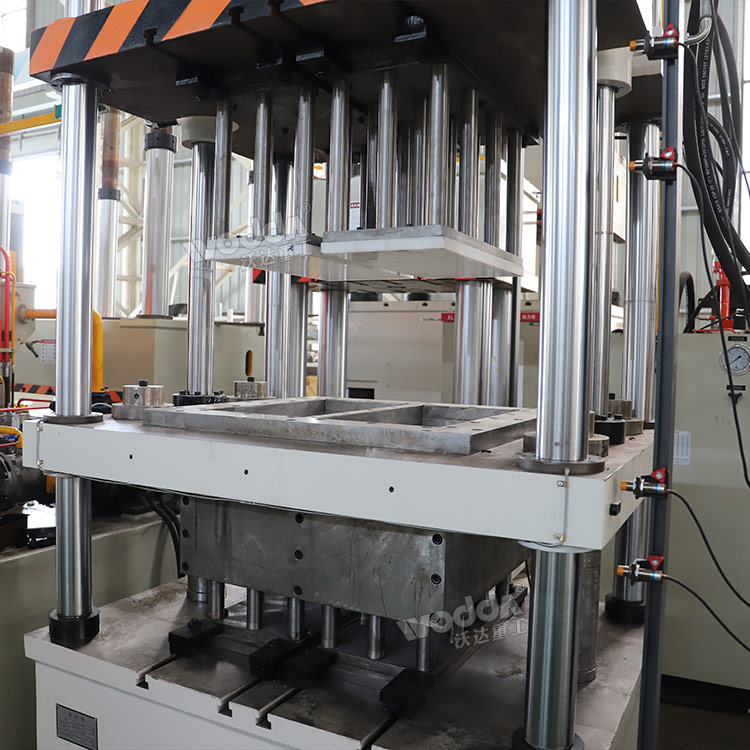

珍珠巖板模具(一模兩出)

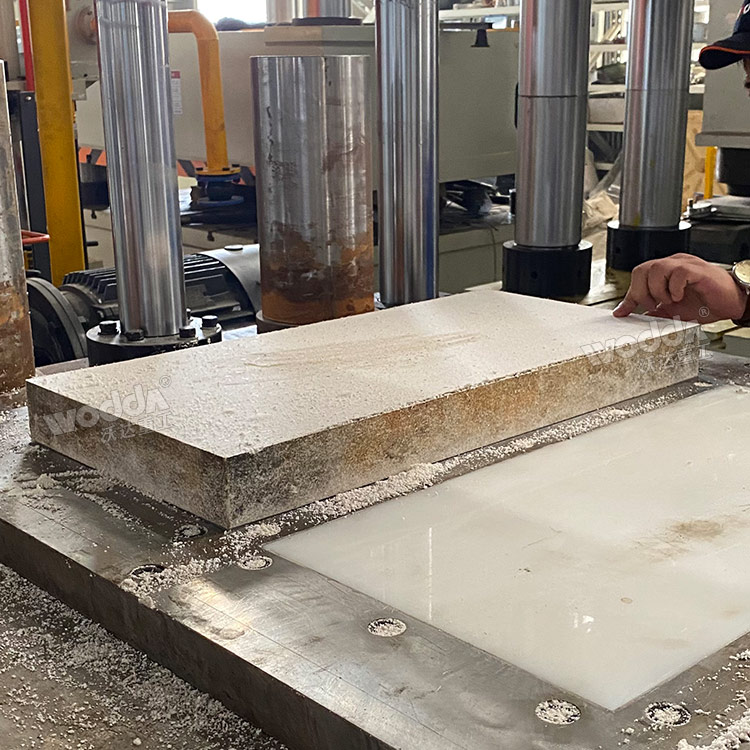

珍珠巖板試壓成功
100噸四梁四柱液壓機采用PLC人機界面控制系統,自動送料,自動壓制,自動頂出,自動推出產品,在15秒-20秒內,每次生產2塊板材,是傳統設備生產量的2倍以上。并且通過??蚋?dòng)實現雙面加壓成型,使成型餅塊密度均勻,提高脫模產品的外觀質量。液壓系統采用組合疊加閥塊,實現連續滿負荷工作不會出現故障,成型限位開關根據技術參數進行調整,實現成型產品尺寸穩定可調;裝配水冷卻裝置,避免油溫過高,保障機器連續正常運轉。
100噸四梁四柱液壓機具有獨立的動力系統和電氣系統,采用 PLC 加觸摸屏控制方式,具備點動、半自動功能。半自動時按雙手啟動按鈕即可實現裝粉、壓制、浮動壓制、脫模的自動成型;點動時每按壓一次按鈕即實現當前動作,松開按鈕即停止動作。本機器的工作壓力、工作行程等均可在一定范圍內進行調整,以滿足用戶不同制品的工藝需要。
100噸四梁四柱液壓機由主機及控制機構兩部分組成,通過管路和電器設備聯系起來構成總體,主機部分包括機身、油缸、限程機構、模架等??刂茩C(jī)構由液壓泵站、電氣箱、操作臺組成。

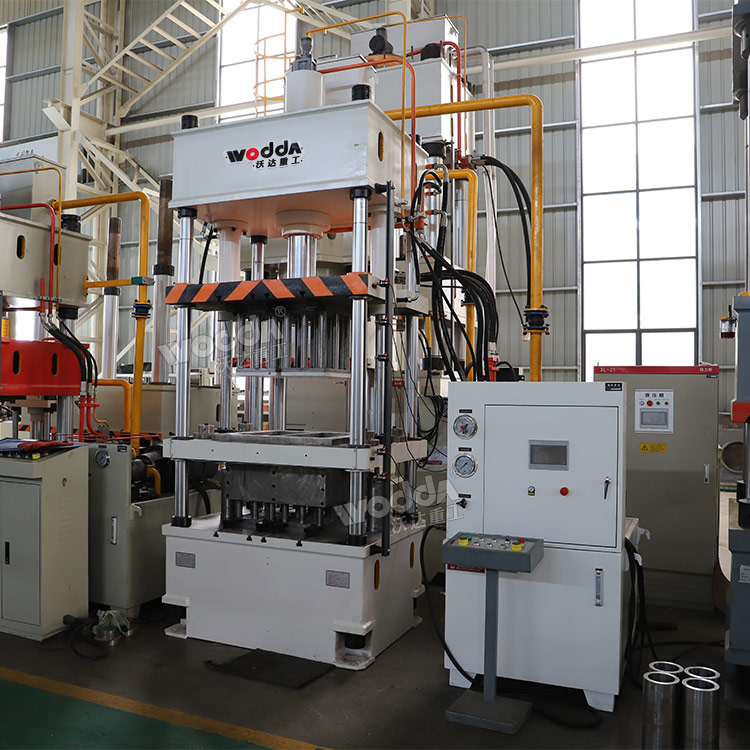

100噸四梁四柱液壓機車間實物
1、主機
100噸四梁四柱液壓機主機采用四梁四柱結構,結構梁采用優質鋼板結構,以四根立柱為支柱,上橫梁及工作臺分別位于兩端?;顒?dòng)橫梁及浮動橫梁位于中間,以立柱為導向,上下滑動。主機上橫梁、活動梁、浮動橫梁和下梁經過相應的回火及人工時效處理。機身主要部件經計算機有限元分析,具有很高的強度和剛度,可確保工作時整機的平穩性及精度。
2、油缸
油缸的缸體材料由45號鋼鍛造,主缸缸體依靠缸口法蘭及高強度螺栓固定于上橫梁口內,活塞桿下端用法蘭連接,螺絲與滑塊連接,活塞頭部材料為鑄件作導向作用,活塞頭部有方向相反的密封件,在活塞桿上裝有 O 型密封件,缸口法蘭上由防塵圈,保證活塞桿的防塵。
3、限程裝置
主缸、下缸及脫模缸的位置采用拉線位移編碼器控制,可在觸摸屏上設定所需要的位置,比如產品底部加料高度,產品邊部加料高度,脫模高度等。
4、模架模具
本設備模架模具安裝于設備的工作空間內,模具分為上模、下模及模腔,上模固定于上活動梁上,下固定沖安裝在固定橫梁上,下浮動沖安裝在下活動橫梁上,模腔安裝在模腔梁上。在模架上可調節產品的成型參數:裝料高度、產品厚度、脫模高度等參數。
5、液壓系統
液壓站由油箱、高低壓齒輪泵組、集成閥組、液壓油、過濾器、空氣過濾器和冷卻器組成。
