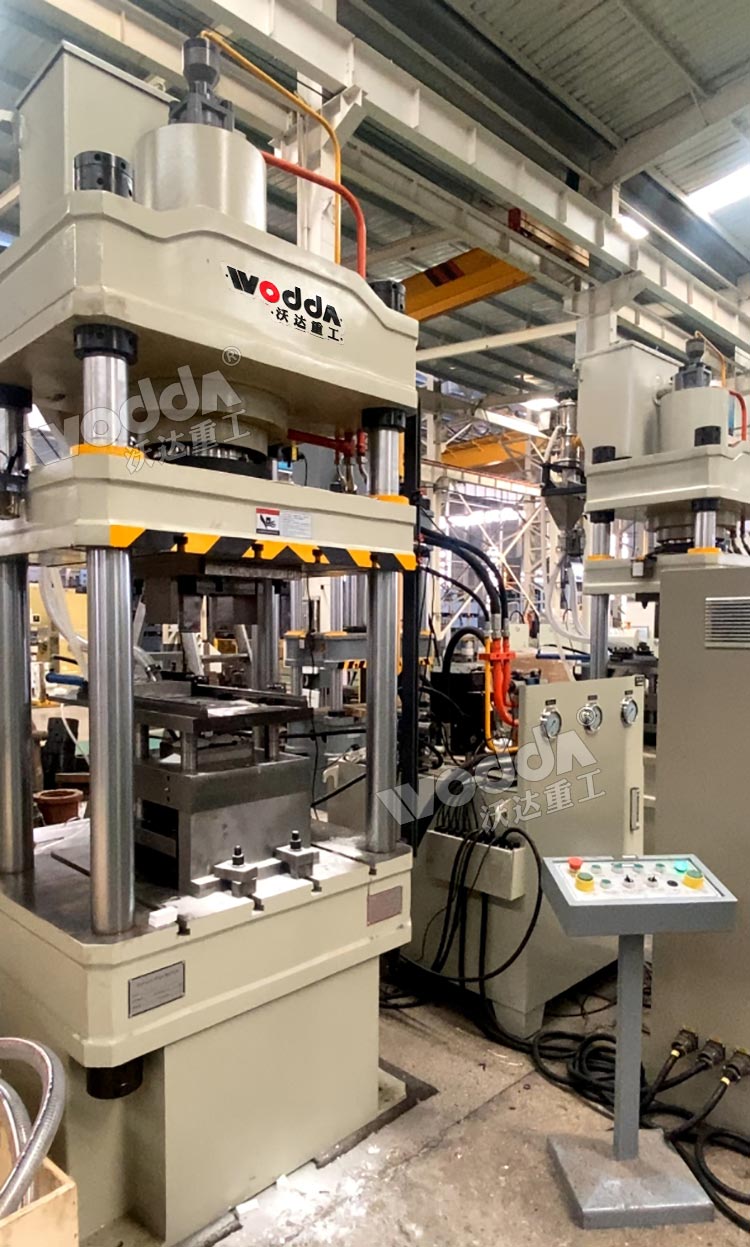

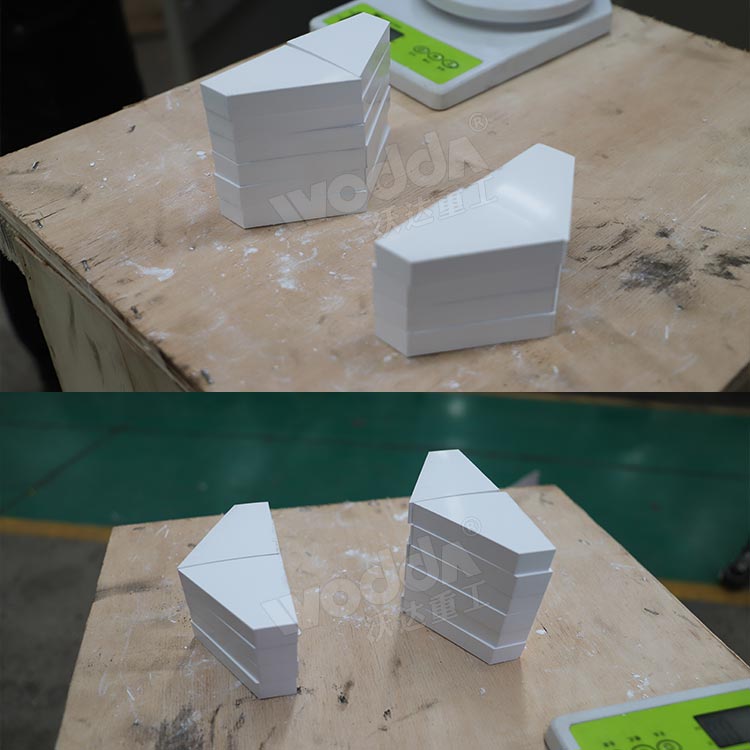

200噸陶瓷防彈片成型液壓機是一款三梁四柱式液壓機，是山東沃達重工為客戶定做的一款陶瓷粉末成型液壓機，采用PLC伺服控制，觸摸屏設定，操作方便。機器工作性能穩定，保壓性能好，延時準確，自動化程度高，是陶瓷防彈片專用壓制成型設備。除此以外，該設備還用于氧化鋁、碳化硅、碳化硼陶瓷防彈板的模壓成型。

200噸陶瓷粉末成型液壓機的結構特點：

1、三梁四柱式結構，剛性好、精度高、結構緊湊、經濟適用；

2、液壓控制采用插裝閥集成系統，泄露點少、沖擊小、動作可靠，可有效的保護模具和設備的使用壽命；

3、專業油缸密封元件，可靠性強，壽命長；

4、導軌自動潤滑裝置，充分保護導柱，保持精度；

5、機電一體化安全裝置，如:油缸下腔支撐回路、油缸上下腔互鎖回路等，有良好的安全性；

6、電氣系統采用PLC控制，可實現一鍵操作，工序簡單易操作；

7、可實現定壓、定程兩種成型工藝，具備保壓延時功能；

8、根據不同工藝，工作壓力、行程可在一定范圍可調節，簡單易操作。

9、配有伺服數控系統，確保在壓制過程中的精度、速度、壓力等方面的控制，提高生產效率，具有節能、環保、省電都優勢。

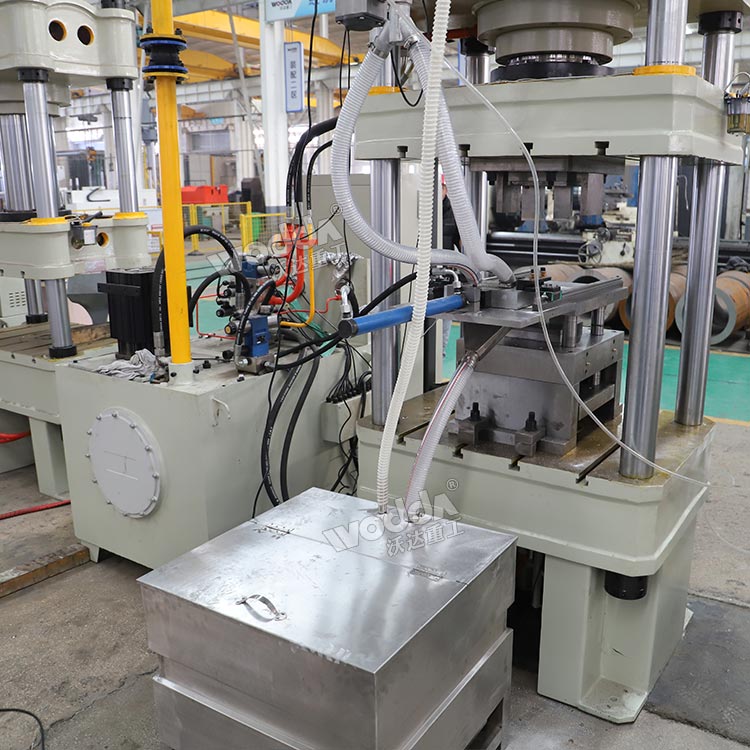

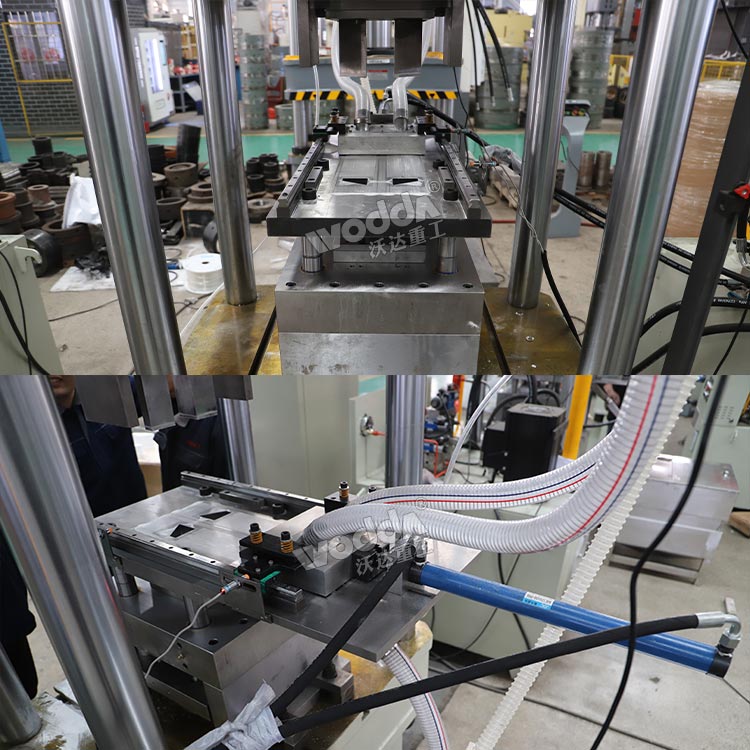

200噸三梁四柱液壓機模壓陶瓷防彈片一次成型，帶自動送料，結構形式簡單，精度高，速度快。機身采用三梁四柱式結構設計，四柱采用高強度合金鋼制作，表面鍍硬鉻，耐磨性好；滑塊空行程速度快，生產效率高；壓力、行程、等可按壓制工藝要求調整。200噸三梁四柱液壓機配合機械手、傳送帶、碼垛設備，可以組成一條陶瓷粉末成型生產線。

200噸陶瓷防彈片成型液壓機組成結構：

200噸陶瓷防彈片成型液壓機由主機及控制機構兩大部分組成。主機部分包括液壓缸、橫梁、立柱及充液裝置等。動力機構由油箱、高壓泵、控制系統、電動機、壓力閥、方向閥等組成。采用PLC控制系統，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。

1、200噸陶瓷防彈片成型液壓機由機身、主缸、行程限位裝置、潤滑裝置、液壓動力系統及電氣系統等部件組成，機身是由上梁、滑塊、工作臺、立柱、鎖母、導套等組成，滑塊在油缸驅動下沿著四柱上下直線運動。

2、PLC伺服液壓控制系統采用插裝集成系統，動作可靠，使用壽命長，液壓沖擊小，減小了連結管路與泄漏點。獨立的電氣控制系統，工作可靠，動作直觀。

3、200噸陶瓷防彈片成型液壓機采用按鈕集中控制，設調整(點動)，單次(半自動)二種操作方式?？蓪崿F(xiàn)定程，定壓二種成型工藝，并具有保壓等性能。
