作者:山東沃達重工 發表時間:2024-03-20
1000噸四柱液壓機是一臺三梁四柱液壓機,本機是山東沃達重工機床有限公司為復合材料模壓成型產品定做的專用熱壓機,其工作臺有效面積1700x1500mm,適用于SMC,BMC,FRP,GRP,GMT等復合材料的模壓成型。機器參數如臺面大小,開口,行程,速度等都可按照客戶的要求定制。1000噸四柱液壓機廣泛應用于汽車(保險杠、底護板、導流板頂棚等)、鐵路車輛(高鐵動車內飾)、建材/建筑(水泥擋板、埋地管材等)和電子/電氣領域(電表箱等)中的零、部件制品等熱固及熱塑性產品的成型工藝。

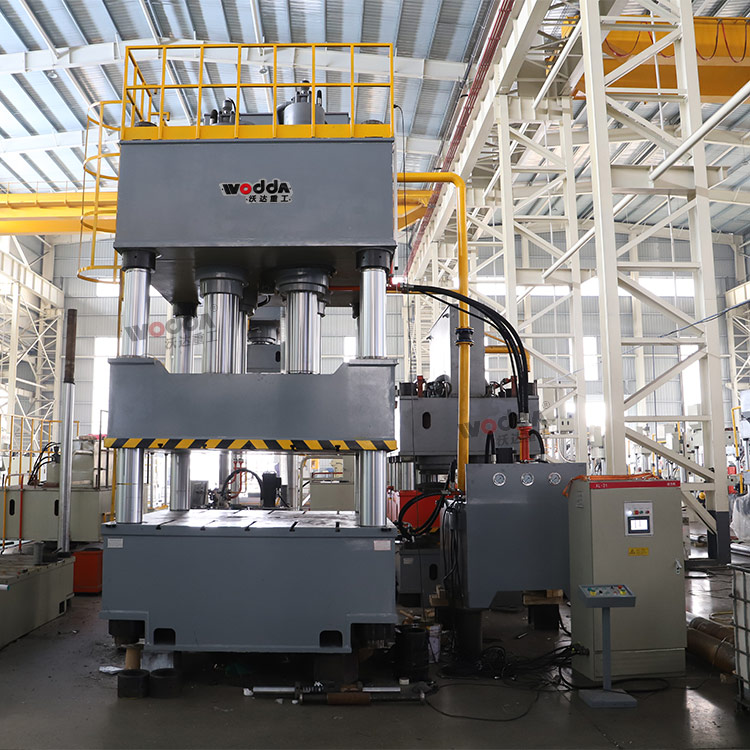

1000噸三梁四柱液壓機
1000噸四柱液壓機設備整體采用三梁四柱結構,設備經濟適用,以四柱為導向,精確度高,抗偏載;可配置移動工作臺,方便上下模,生產效率高;1000噸SMC復合材料熱壓成型液壓機滑塊的壓力控制采用比例伺服控制系統,精度高,響應快。
1000噸四柱液壓機組成結構:
四柱結構:四柱液壓機由四個垂直排列的柱子組成,這些柱子支撐著上橫梁和下工作臺。四柱結構使得液壓機在工作時具有較高的穩定性和剛性,能夠承受較大的工作壓力和負荷。
上橫梁和下工作臺:上橫梁連接在四個柱子的頂部,用于安裝與操作有關的組件,例如液壓缸和工作臺。下工作臺位于四個柱子之間,用于支持和固定工件。
液壓缸:液壓缸是1000噸四柱液壓機的核心部件,負責提供壓力和推動上橫梁進行上下運動。它由活塞和缸筒組成,通過液體介質的進出來實現工作過程中的壓力轉換。

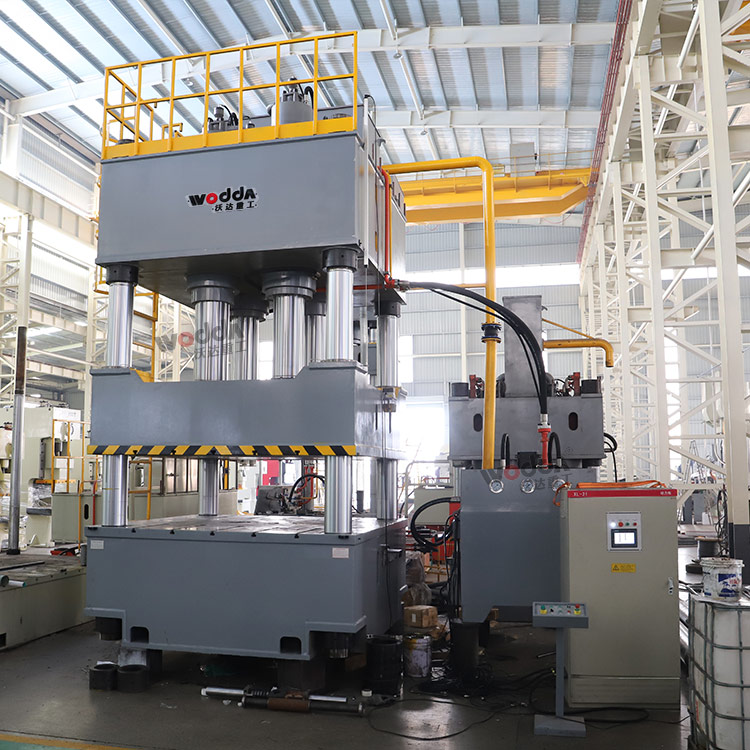

1000噸四柱液壓機車間實物圖
液壓系統:液壓機配備有完善的液壓系統,包括主泵、閥門、管路和控制元件等。液壓系統通過輸送壓力介質控制液壓缸的運行,實現液壓機的運轉和工作。
控制系統:1000噸四柱液壓機通常配備先進的控制系統,用于實現自動化操作和精確控制。控制系統可以監測和調整液壓機的運行參數,包括壓力、速度、行程等,以滿足不同加工需求。
安全裝置:四柱液壓機還配備了多種安全裝置,例如壓力保護裝置、限位裝置、緊急停機按鈕等,以確保操作人員的安全和設備的可靠性。
1000噸四柱液壓機可選配配備模內抽芯控制系統,預置模內頂出控制系統。可實現快速下行、分段與壓制、分段放氣、工作、保壓、慢速開模、快速回程、慢速脫模、快速頂出、頂出停留、快速退回等一系列動作且溫度能多點控制。

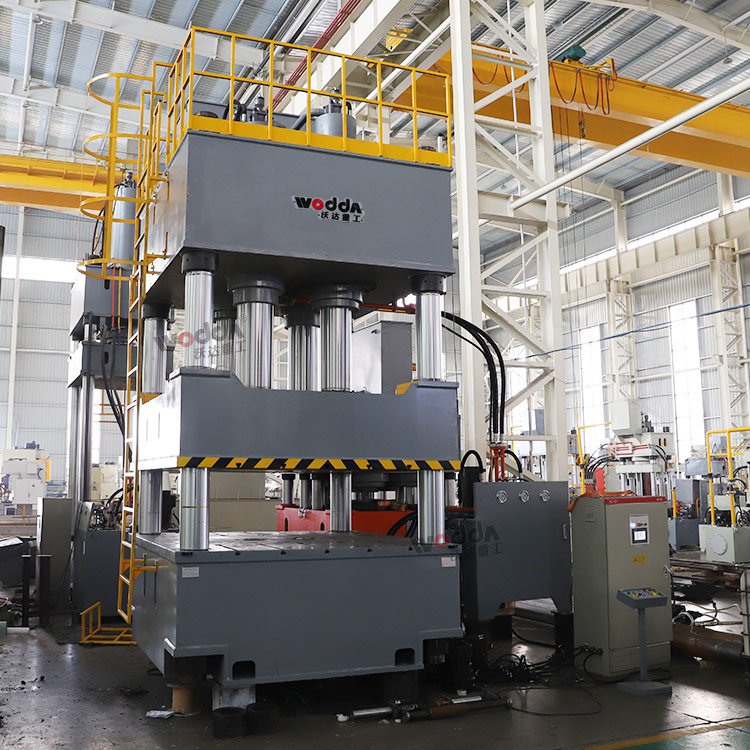

1000噸SMC復合材料熱壓成型液壓機

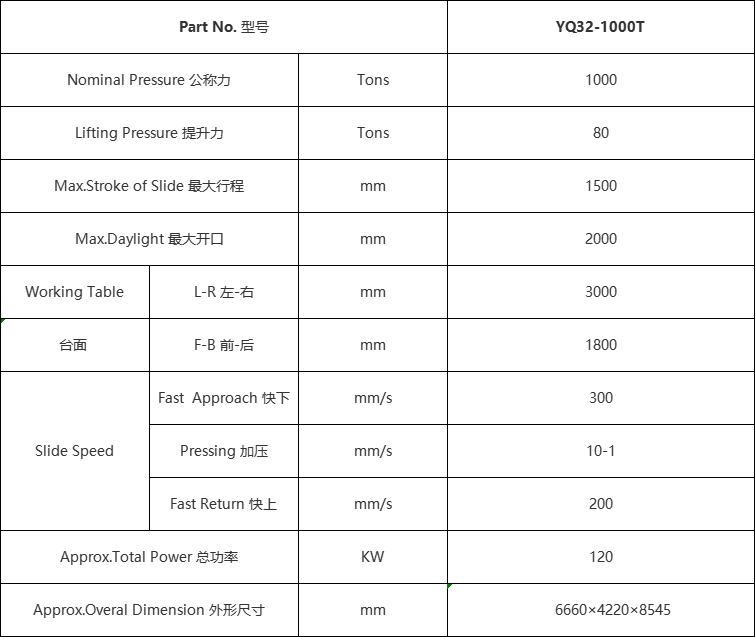

YQ32-1000噸四柱液壓機技術參數:
以上技術參數僅供參考,具體實際參數以史經理18963222388(同微信號)技術方案為準。
