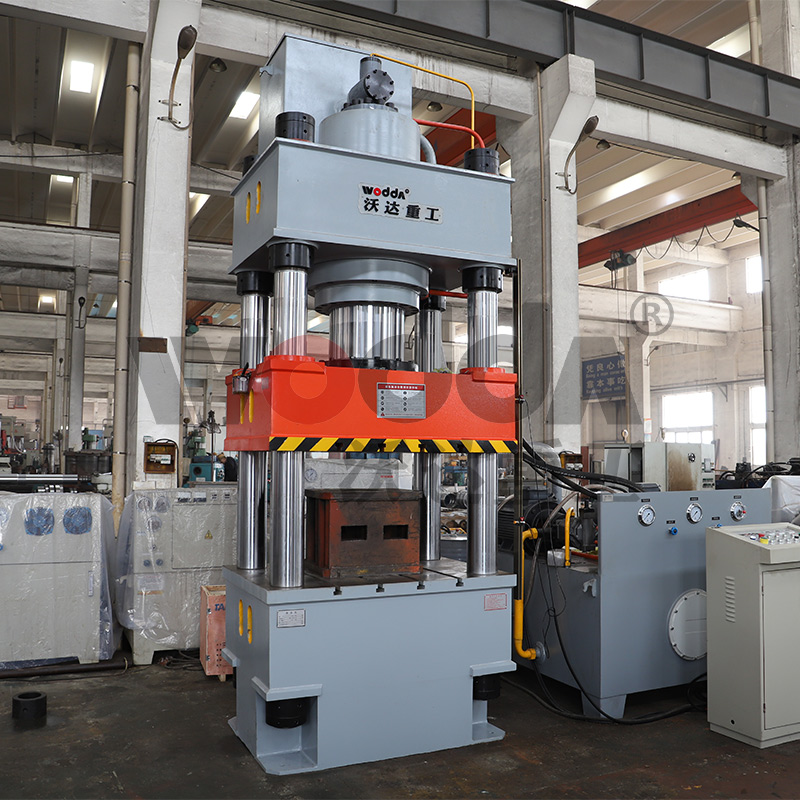

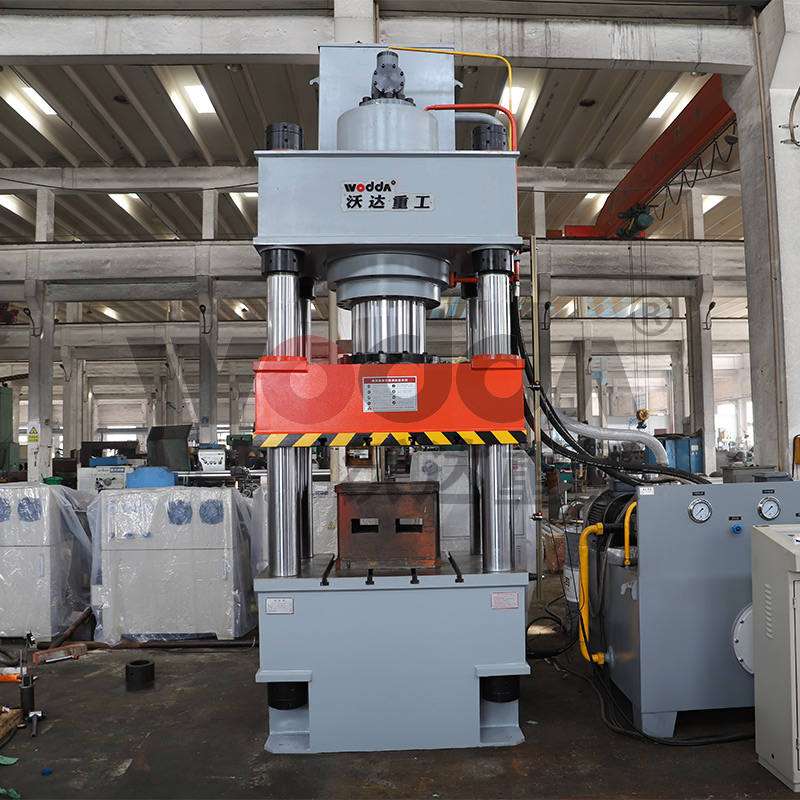

山東沃達重工生產500噸液壓機整機采用三梁四柱液壓機結構設計，整機經過電腦有限元分析設計。液壓機滑梁進行加厚處理，滑梁與立柱的導套距離加長，增加了滑梁運行的穩定性，提高了液壓機的精度。立柱選用優質圓鋼，經車床拋光處理后，再進行車床粗磨、淬火、外圓粗磨、鍍鉻處理，最后再用150目以上的外圓磨床進行精磨處理，使立柱表面硬度和光潔度大大提高，減少了運輸、裝配和使用過程中的磨損，延長了使用壽命。

500噸四柱液壓機液壓系統位于機身內，外型美觀，操作方便。同時，500噸液壓機設有獨立的液壓與電器控制系統，采用按鈕集中控制，可實現定程和定壓兩種成型工藝，具有壓力顯示和行程、壓力調節等功能。而且導柱、活塞桿中頻淬火后鍍硬鉻處理，不生銹拉毛，油泵進油口裝有獨特的過濾裝置，確保油泵和閥的使用壽命。油路連接采用進口高壓軟管，大大降低機器噪聲。

500噸液壓機的工作臺有效面積和行程、最大開口都可以根據客戶的生產實際需要來定制，還可以根據需要加裝PLC控制系統、伺服控制系統、光柵保護裝置、油溫冷卻裝置、光柵保護裝置、多點頂出裝置、安全支撐裝置等等。

500噸四柱液壓機適用范圍：

500噸四柱液壓機可作軸類和其他類似零件的壓裝和簡單板形零件的拉伸、成型及落料等工藝。適用于拉伸、彎曲、翻邊、校正、壓裝及冷、熱擠壓等工藝。根據用戶需要可配備行程數顯，壓力數顯等功能。還適用于可塑性材料的壓制工藝，如沖壓、彎曲、翻邊、薄板拉伸等，也可從事校正、壓裝、砂輪成形、塑料制品的壓制成形工藝。

500噸四柱液壓機結構特點：

⑴計算機優化結構設計，機床結構，簡單、經濟、實用。

⑵液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連接管路與泄漏點。

⑶獨立的電氣控制系統，工作可靠，動作客觀，維修方便。

⑷采用按鈕集中控制，具有調整、手動和半自動三種操作方式。

⑸通過操作面板選擇，可實現定程、定壓二種成形工藝，并具有保壓延時等功能。

⑹滑塊的工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。

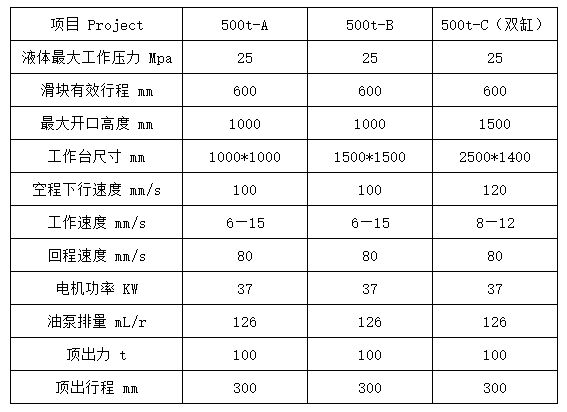

500噸四柱液壓機技術參數：

500噸液壓機主要組成部分：

1、機身采用三梁四柱式結構，上梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整，具有良好的強度、剛度和精度保持性。

2、上梁、工作臺、滑塊等大件為鋼板焊接件，經計算機優化設計，其強度、剛性、結構、防變形性等均滿足標準和使用要求，且有充裕的安全系數；采用二氧化碳?xì)怏w保護焊加手工電弧焊焊接，焊接質量達到要求，并消除內應力。

3、滑塊：箱形結構的鋼板焊接件，四柱導向孔處導向套材料為QT鑄鐵，具有良好的耐麼性和精度保持性?；瑝K下平面有T形槽用于安裝模具。

4、上梁：箱形結構的鋼板焊接件，內裝有主工作油缸，上面裝有充液油箱等。

5、工作臺：鋼板焊接結構件，與上梁、滑塊通過立柱連成主機。

6、油缸：采用五缸設計，布置在上橫梁孔內，采用雙道進口密封圈密封，導向部分采用焊銅處理，密封好耐磨性強，油缸體的材料為45號鍛鋼，鍛件為3級（GB/13315-1991）鍛件經過超聲波探傷檢測合格，調質處理硬度合格。

7、工作臺下方有頂出裝置，主要用于頂出、退料等工藝，也可用于反拉伸制件的成型工藝。

8、立柱：材料為45#鍛鋼，經調質處理，表面鍍硬鉻，增加耐磨性能，硬度合格。

9、螺母材料為45＃鍛鋼，與立柱上的螺紋相配，鎖緊機身。

10、限位裝置：位于主機機身右側，500噸液壓機行程開關控制上下極限位置，調節上下限位開關即調節滑塊上下運動位置。

500噸三梁四柱液壓機工藝性能：

1、主機為三梁四柱立式結構，它由機身、主缸、行程限位裝置、潤滑裝置、液壓動力系統及電氣系統等部件組成，機身是由上梁、滑塊、工作臺、立柱、鎖母、導套等組成，滑塊在油缸驅動下沿著四柱上下直線運動。

2、上梁、滑塊、工作臺采用整體45號鑄鋼鑄造而成具有良好的剛性強度.

3、500噸三梁四柱液壓機主柱采用45號圓鋼，并作鍍鉻處理，確保永遠不會生銹，滑套（導套）采用耐磨鑄鐵，內嵌聚四氟乙烯耐磨材料以防止立柱拉傷并具有良好的抗偏載能力，摩擦副的潤滑采用手搖式注油泵裝置，該泵具有集中潤滑供油流暢的特點。

4、液壓油缸為活塞式結構，油缸的關鍵密封選用抗老化和密封惟能較好的國標密封圈，缸體選用45#衍磨管，內孔光潔度好，大型缸體采用45#鍛鋼件，柱塞為45#圓鋼，并進行表面鍍鉻處理，即防銹又耐磨。

5、500噸三梁四柱液壓機液壓管路采用冷拔無縫鋼管，經焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后進入安裝，管路布置清晰、整齊、高壓管彎曲半徑規范，高低壓管有明顯的顏色區分，便于維修，通徑大于25通徑均采用法蘭連接，以減少整機漏油的發生。

500噸油壓機價格：

根據設計結構的不同，對應的500噸四柱液壓機價格也不相同。一般這樣500噸油壓機價格在4萬到十幾萬價格不等，而且每臺機器的價格都是依據參數來定的。有關500噸油壓機價格很好直接電話咨詢我們：13376327985（同微信號）

山東沃達重工是一家專注于大中型鍛壓機床設備研發、生產和服務的公司，高新技術企業，液壓機生產廠家，ISO9001質量管理體系和歐盟CE認證企業，榮獲多項國家專利，為您提供液壓機一站式解決方案。公司鄭重承諾：所售產品售后質保一年，終生維修服務！簽訂法律合同，敬請用戶放心購買！
