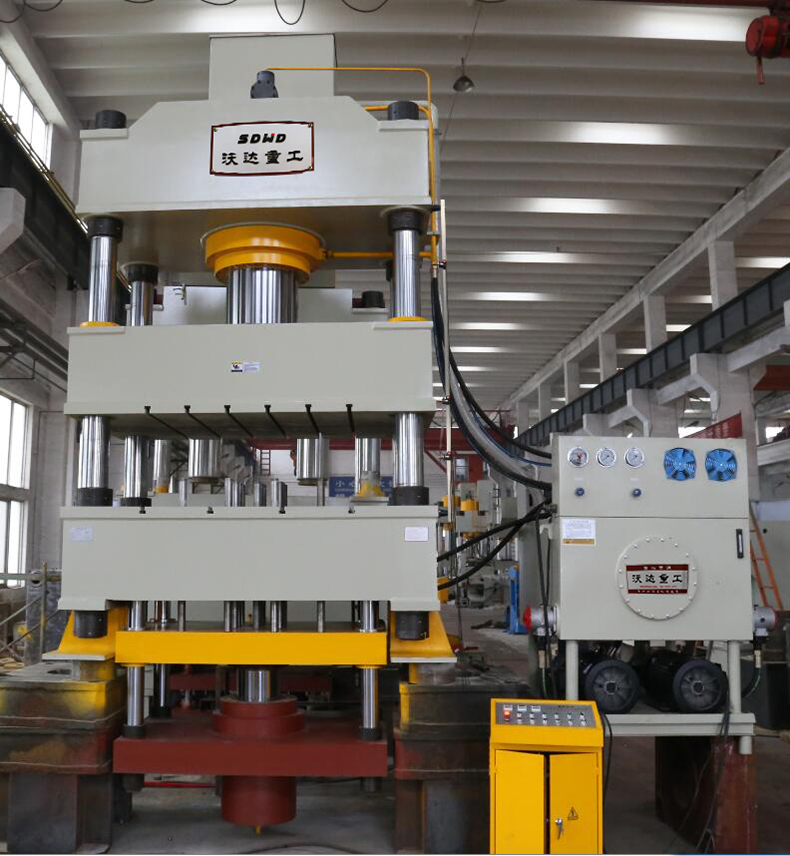

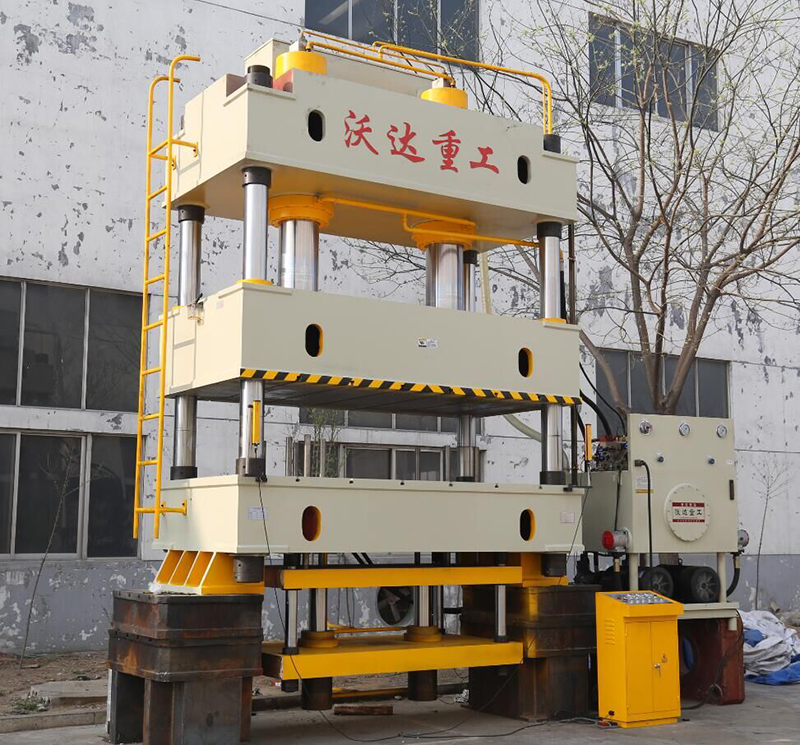

雙動拉伸液壓機
作者:山東沃達重工 發表時間:2021-04-03
目前,隨著我國汽車制造、日用金屬器皿制造等行業的迅猛發展,對中小型雙動金屬薄板拉伸液壓機的需求日益增加。由于產品用戶對雙動拉伸液壓機的公稱力,有效工作臺面尺寸等主要參數要求各異,因此生產制造廠家難以大批量生產、主要是以銷定產。同時因雙動薄板拉伸液壓機的設計生產周期較長,不僅給生產制造廠家組織生產帶來了許多困難,同時也影響了產品用戶的供貨急需和及時投產。為此,從大幅度縮短產品的設計生產周期的觀點出發,在滿足產品用戶使用要求的前提下,對普通四柱液壓機進行增加壓邊機構的改裝設計,從而在液壓動力系統和電氣系統不需任何改造的條件下,使四柱液壓機具有雙動拉伸液壓機的基本功能,是一種非常實用的方法。
原四柱液壓機的滑塊作為改裝設計的拉伸滑塊,并在其上附加柱塞式壓邊缸。而下面增加的壓邊滑塊,則由拉伸滑塊經壓邊缸提供可調壓邊。壓邊缸是在拉伸滑塊的壓力作用下,通過附加的液壓回路,對壓邊滑塊進行調壓和調速的附加液壓回路沒有單獨的動力源,只與四柱液壓機的充液筒聯通,由充液筒來承擔液壓回路和壓邊缸的供油及儲油動能。
改裝設計的雙動薄板拉伸液壓機的工作程序原理簡述如下:
1.拉伸滑塊回程,壓邊滑塊依靠自重自動下行(附加液壓回路中的單向閥開啟,由充液筒向壓邊缸充油)。
2.被拉伸薄板毛坯放置在凹模上。
3.拉伸滑塊快下,由壓邊滑塊首先接觸薄板毛坯,而此刻拉伸滑塊上凸模尚未接觸到薄板毛坯。
4.拉漂滑塊減速工進,這時壓邊缸活塞桿在凹模的阻擋下相對壓邊缸回程,而壓邊缸的回油導致附加液壓回路中單向閥關閉,同時液壓回路中的溢流閥和節流閥共同作用,使壓邊滑塊(壓邊缸)產生調定的恒壓壓邊力,結果使薄板毛坯在拉操之前被壓邊滑塊壓緊。
5.隨后凸模(拉操滑塊)繼續工進壓制,直至完成薄板拉伸的工藝過程為止。
6.拉伸結束后,拉伸滑塊回程腮模,壓邊滑塊的壓邊力也隨即消失。壘部雙動拉伸工藝過程又從1開始,重復進行下一次的工作循環。
上述改裝設計的雙動拉伸液壓機,與Y28系列的雙動薄板拉伸液壓機主要有以下區別:
1.改裝設計的雙動拉伸液壓機公稱力等于拉伸力與壓邊力之和;
2.只要拆除壓邊缸,壓邊滑塊和附加液壓回路;或者脫開壓邊缸活塞桿與壓邊滑塊的聯接,關閉附加液壓回路的閘閥,仍可作為單動四柱液壓機使用。
