三梁四柱液壓機的基本參數

作者:山東沃達重工   發表時間:2022-01-11

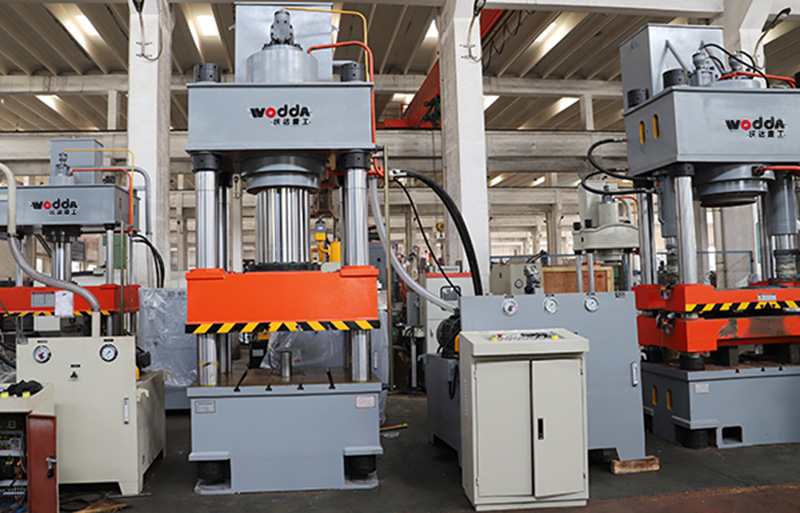

三梁四柱液壓機

基本參數是液壓機的基本技術數據,是根據液壓機的工藝用途及結構類型確定的,它反映了液壓機的工作能力及特點,也基本定下了液壓機的輪廓尺寸及整體總重,基本參數是用戶選購時的主要依據。那么液壓機的基本參數都有哪些?怎么去理解和選擇液壓機的參數呢?今天,我就給大家梳理一下常見的三梁四柱液壓機的基本參數。

1、公稱力(KN)

公稱力一般是液壓機的主要參數,它反映了液壓機的工作能力,公稱力為液壓機名義上能發出的最大工作壓力,在數值上等于液體最大壓力和工作柱塞總面積的乘積[(活塞半徑)R2×π×壓力表值(系統壓力)

注:1MPa≈100N

以60T計算為例 : 缸徑φ180mm 系統壓力25MPa(為高壓)

90×90×3.14×25÷10000(單位換算)

2、最大凈空距(開口高度)

最大凈空距是指活動橫梁停在上限位置時從工作臺上表面到活動橫梁下表面的距離,最大凈空距反映液壓機在高度方向上工作空間的大小。它應由根據模具及相應墊板的高度,工作行程大小及放入坯料、取出工件所需空間的大小等工藝因素來確定。最大凈空距對液壓機的總高、立柱長度、液壓機本體穩定性以及安裝廠房高度有很大影響。單臂液壓機的最大凈空距為壓頭下平面到工作臺上表面的距離。

3、最大行程

最大行程是指活動橫梁位于上限位置時,活動橫梁的立柱導套下平面到立柱 限程套上平面的距離,即活動橫梁能移動的最大距離。最大行程應根據工件成型過程中的要求的最大工作行程來確定。

4、工作臺尺寸(長×寬)

工作臺一般是安放模具的地方。工作臺尺寸指工作臺面上可以利用的有效尺寸,工作臺尺寸取決于模具的平面尺寸及工藝過程的安排。

5、喉深(單柱液壓機)

指單柱液壓機壓頭中心到機架內側表面的距離。

6、回程力

回程力是指活動部分的重量,回程工藝時所需的力量(如拔模力、提升剁刀力)等。

7、活動橫梁運動速度(滑塊速度):可分為工作行程速度、空程(充液行程)速度及回程速度。

空程和回程一般可以高一些,以提高生產率,但速度太快,會在停止或換向時引起沖擊及振動。

速度分為三種:

⑴定速(永恒不變的速度):上升速度、下降速度 (采用電液換向閥)

⑵差動:①下快、回慢②下慢、回快,空程下降、壓制、回程(采用插裝閥)③上、下等速

⑶快速(充液系統):還刻意配置增速缸,而不僅依靠自身自重下降;

8、頂出公稱力及頂出行程

頂出缸的作用是以頂出工作或拉伸使用,頂出器的力量及行程安全由工藝要求來確定;

9、Y27單動薄板拉伸液壓機還需知道液壓墊力,液壓墊行程參數。

10、Y28雙動薄板拉伸液壓機還需知道拉伸力、壓邊力、拉伸滑塊行程,壓邊滑塊行程,拉伸滑塊開口高度,壓邊滑塊開口高度參數。

11、單柱液壓機是卡頭式還是上滑塊(壓板式)結構,是否需要校正工作臺等.

12、動作順序(動作流程)客戶提供壓制工藝順序及工藝要求(工藝需求)。
