一、概述
液壓系統位于機身內,外型美觀,操作方便。主要適用于金屬制品拉伸、成型及壓制等工藝,亦可加工非金屬材料,粉末冶金制品的壓制,軸類零件的校正,套類零件的壓裝以及金屬制品的整形、切邊等工藝。該系列壓機設有獨立的液壓與電器控制系統,采用按鈕集中控制,可實現定程和定壓兩種成型工藝,具有壓力顯示和行程、壓力調節等功能。油路連接采用進口高壓軟管,大大降低機器噪聲。另外,可根據用戶要求,另配置進口PLC、光柵保護以及人機界面(觸摸屏)等先進元器件。對于客戶的特殊要求,我們可以特別設計生產,最大限度的滿足客戶生產工藝要求。
二、特點
1.具有結構剛性好,導向性能好,速度快等特點。
2.方便的手動調整機構可調整壓頭或上工作臺在行程中任意位置壓制,也可在設計 行程內任意調整快進和工進行程的長短;
3.l整體焊接的堅固開式結構可使機身保持足夠剛性的同時擁有最方便的操作空間。
4.機身整體鑄造抗變形能力強,工作精度高,使用壽命長等優點,適合要求較高的產品。
三、安全操作
1、液壓機操作者必須經過培訓,掌握設備性能和操作技術后,才能獨立作業。
2、作業前,應先清理模具上的各種雜物,擦凈液壓機桿上任何污物。
3、液壓機安裝模具必須在斷電情況下進行,禁止碰撞啟動按鈕、手柄和用腳踏在腳踏開關上。
4、裝好上下模具對中,調整好模具間隙,不允許單邊偏離中心,確認固定好后模具再試壓。
5、液壓機工作前首先啟動設備空轉5分鐘,同時檢查油箱油位是否足夠、油泵聲響是否正常、液壓單元及管道、接頭、活塞是否有泄露現象。
6、開動設備試壓,檢查壓力是否達到工作壓力,設備動作是否正??煽?,有無泄露現象。
7、調整工作壓力,但不應超過設備額定壓力的90%,試壓一件工件,檢驗合格后再生產。
8、對于不同的液壓機型材及工件,壓裝、校正時,應隨時調整壓機的工作壓力和施壓、保壓次數與時間,并保證不損壞模具和工件。
9、機體壓板上下滑動時,嚴禁將手和頭部伸進壓板、模具工作部位。
10、嚴禁在施壓同時,對工作進行敲擊、拉伸、焊割、壓彎、扭曲等作業。
11、液壓機壓機周邊不得抽煙、焊割、動火,不得存放易燃、易爆物品。做好防火措施。
12、液壓機工作完畢,應切斷電源、將壓機液壓桿擦試干凈,加好潤滑油,將模具、工件清理干凈,擺放整齊

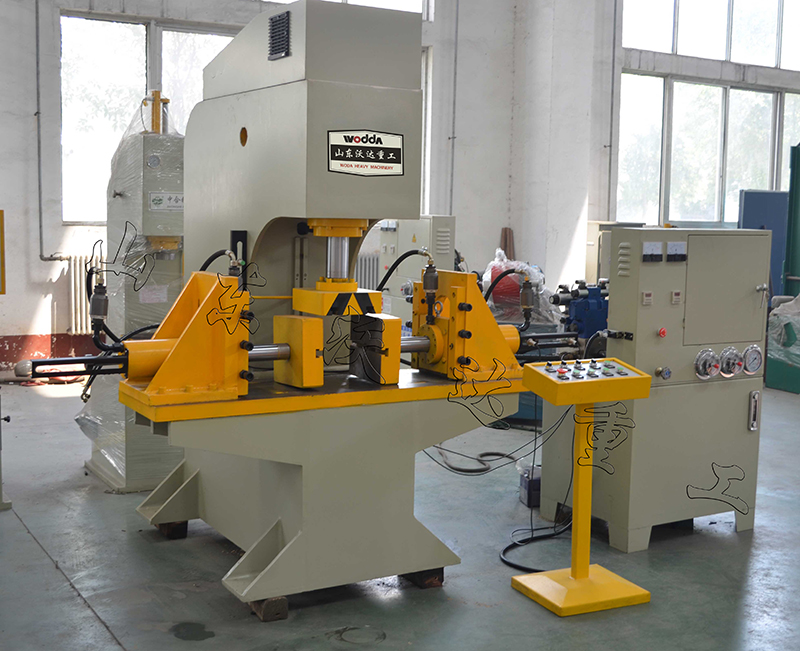

單注液壓機適用范圍:此系列單柱校正壓裝液壓機,是一多功能的中小型液壓機,適用于軸類零件、型材的校正和軸套類零件的壓裝。同時也能完成板材零件的彎曲、壓印、套形、簡單零件的拉伸等工藝動作,也可用于壓制要求不很嚴格的粉末、塑料制品。此系列產品適用于機床、內燃機、輕紡機械、軸類、軸承、洗衣機、汽車電機、空調電機、電器、軍工企業、三資企業裝配流水線等行業使用。
四、液壓機工作介質
單柱液壓機所用的工作介質的作用不僅是傳遞壓強,而且保證機器工作部件工作靈敏、可靠、壽命長和泄漏少。
單柱液壓機對工作介質的基本要求是:
①有適宜的流動性和低的可壓縮性,以提高傳動的效率;
②能防銹蝕;
③有好的潤滑性能;
④易于密封;
⑤性能穩定,長期工作而不變質。液壓機最初用水作為工作介質,以后改用在水中加入少量乳化油而成的乳化液,以增加潤滑性和減少銹蝕。
19世紀后期出現了以礦物油為工作介質的油壓機。油有良好的潤滑性、防腐蝕性和適度的粘性,有利于改善單柱液壓機的性能。20世紀下半葉出現了新型的水基乳化液,其乳化形態是“油包水”,而不是原來的“水包油”?!坝桶比榛旱耐庀酁橛?,它的潤滑性和防蝕性接近油,且含油量很少,不易燃燒。但水基乳化液價格較貴,限制了它的推廣。
五、工作原理
液壓機是利用液體來傳遞壓力的設備。液體在密閉的容器中傳遞壓力時是遵循帕斯卡定律。
液壓機的液壓傳動系統由動力機構、控制機構、執行機構、輔助機構和工作介質組成。動力機構 通常采用油泵作為動力機構,一般為容積式油泵。為了滿足執行機構運動速度的要求,選用一個油泵或多個油泵。低壓(油壓小于2.5MP)用齒輪泵;中壓(油壓小于6.3MP)用葉片泵;高壓(油壓小于32.0MP)用柱塞泵。
液壓機通常指液壓泵和液壓馬達,液壓泵和液壓馬達都是液壓系統中的能量轉換裝置,不同的是液壓泵把驅動電動機的機械能轉換成油液的壓力能,是液壓系統中的動力裝置,而液壓馬達是把油液的壓力能轉換成機械能,是液壓系統中的執行裝置。
液壓系統中常用的液壓泵和液壓馬達都是容積式的,其工作原理都是利用密封容積的變化進行吸油和壓油的。從工作原理上來說,大部分液壓泵和液壓馬達是互逆的,即輸入壓力油,液壓泵就變成液壓馬達,就可輸出轉速和轉矩,但在結構上,液壓泵和液壓馬達還是有些差異的。
單柱液壓機具有獨立的動力機構和電氣系統,采用按鈕集中控制,可實現調整、手動及半自動三種工作方式機器的工作壓力、壓制速度,空載快下行和減速的行程和范圍,均可根據工藝需要進行調整,并能完成頂出工藝可帶頂出工藝、拉伸工藝三種工藝方式,每種工藝又為定壓,定程兩種工藝動作供選擇,定壓成型工藝在壓制后具有頂出延時及自動回程。單柱液壓機具有廣泛的通用性,適用于各種塑性材料的加工和成形,如擠壓、彎曲、折邊、拉伸等,同時液壓機也可用于各種塑料、粉末制品的壓制成形。此外單柱液壓機還可以用于制品的校正、壓裝和整形等。
