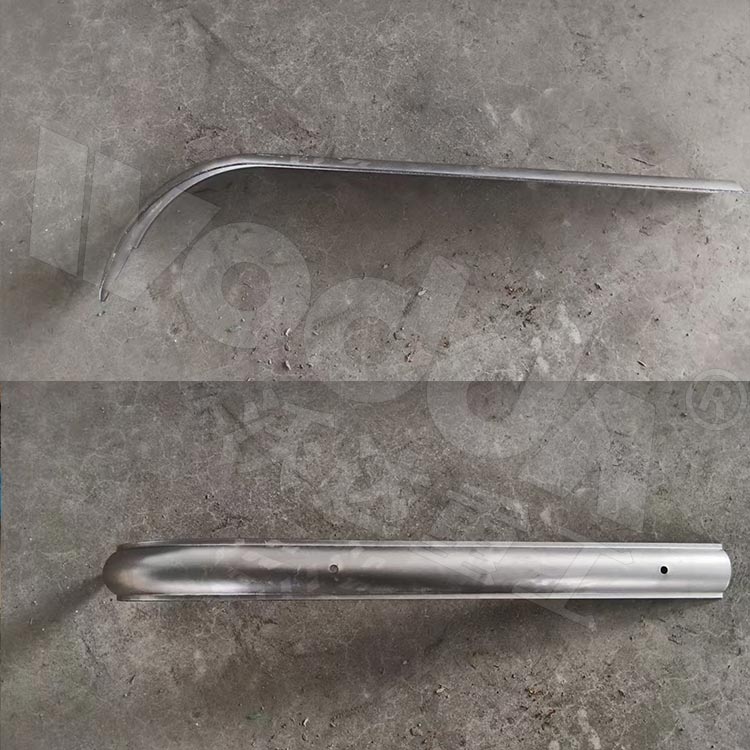

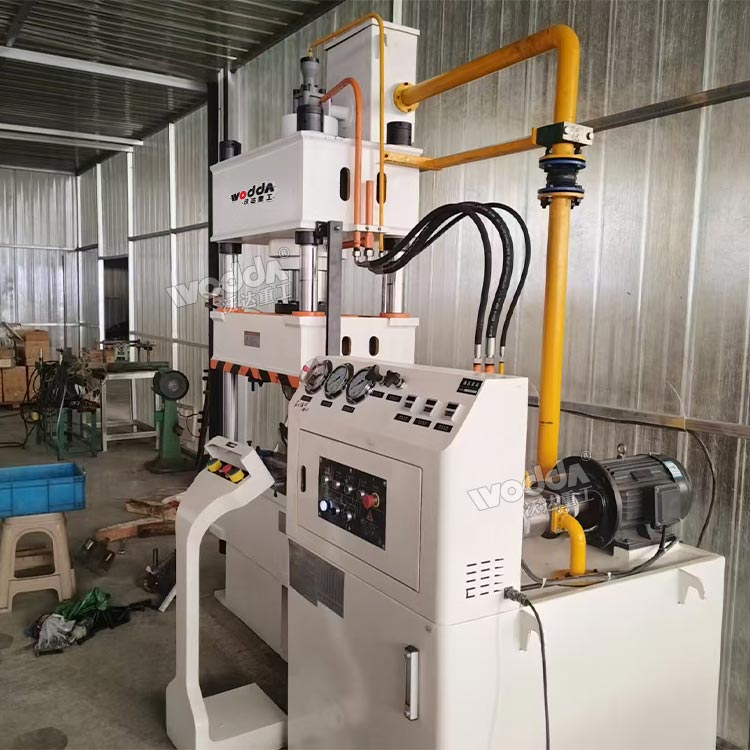

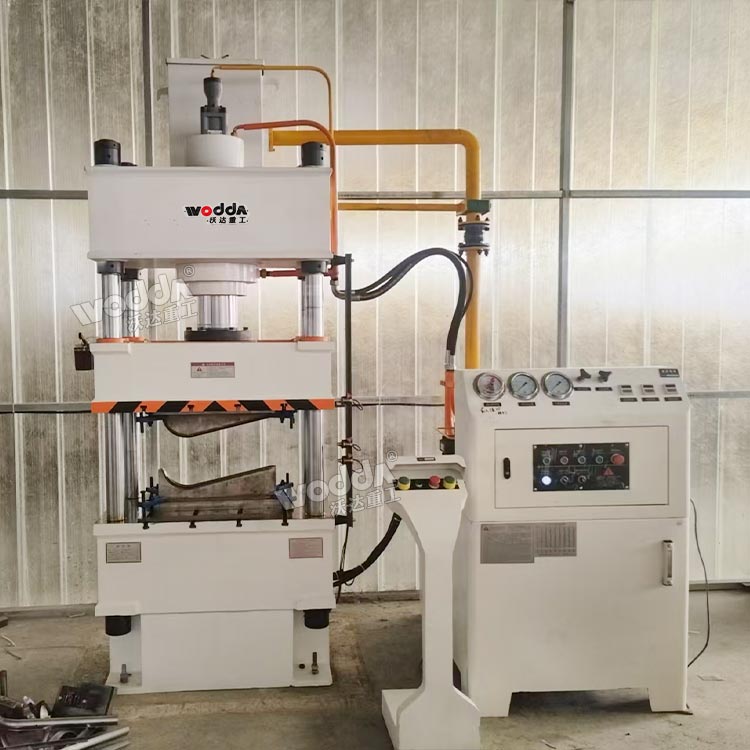

本機是一臺100噸三梁四柱液壓機，是山東沃達重工為客戶定做的一款金屬成型液壓機，專門用于座椅扶手配件沖壓成型，采用彎曲工藝，配合模具一次快速?zèng)_壓成型。100噸三梁四柱液壓機由主機和控制機構組成，通過管路及電器系統聯系起來構成整體，三梁四柱式結構，機身強度高，精度穩定并有長期的保持性。也可根據客戶的要求進行定制。

100噸三梁四柱液壓機性能特點：

1.計算機優化結構設計，三梁四柱式結構，簡單、經濟、實用；

2.液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連結管路與泄漏點；

3.獨立的電氣控制系統，工作可靠，動作直觀，維修方便；

4.采用按鈕集中控制，具有調整、半自動兩種操作方式；

5.通過操作面板選擇，可實現定程、定壓兩種成形工藝，并具有保壓延時等功能；

6.滑塊的工作壓力，空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。

100噸三梁四柱液壓機是一種通用型鍛壓設備，型號是YQ32-100T，這類液壓機結構簡單，操控簡便，一機多能，僅需更換模具即可，主要用于金屬薄板零件的拉伸成型、翻遍、彎曲和沖壓等工藝等，也可用于一般的壓制工藝?？筛鶕?jù)用戶需要增加沖裁緩沖、打料、移動工作臺等裝置。

100噸三梁四柱液壓機技術參數：

設備型號：YQ32-100T

公稱壓力：1000KN

系統壓力：25Mpa

滑塊行程：500mm

最大凈空距：800mm

臺面尺寸：700*620mm

下行速度：100mm/s

工作速度：16-24mm/s

回程速度：150mm/s

電機功率：7.5KW

頂出行程：200mm

回程力：20T

注：以上參數僅供參考，機器實際參數請以山東沃達重工史經理18963222388（微信同號）技術方案為準。

100噸三梁四柱液壓機由主機、液壓泵站和控制機構等組成。

1、設備主機部分包括液壓缸、 橫梁、滑塊、工作臺、立柱及充液裝置等；

2、動力機構由油箱、高壓泵、控制系統、電動機、壓力閥、方向閥等組成。

3、控制機構是控制液壓系統的部件，由控制柜和PLC控制器組成，可根據需要調整為手動、半自動和全自動三種。
