品牌:山東沃達重工
型號:YQ27-1500T
產地:中國 山東 滕州
簡介:1500噸四柱液壓機是1500噸液壓機中常用結構,配置液壓墊或者頂出缸完成拉伸工藝,應用范圍廣泛,更換模具即可加工不同的金屬板材,如不銹鋼水箱,不銹鋼水槽,錨桿托盤,封頭拉伸,工件深拉伸,工件淺拉伸,汽車配件拉伸,波紋板拉伸,電機風罩拉伸,金屬鈑金拉伸,不銹鋼水槽拉伸,消防器材拉伸等金屬板材的拉伸成型。
1500噸四柱液壓機是1500噸液壓機中常用結構,配置液壓墊或者頂出缸完成拉伸工藝,應用范圍廣泛,更換模具即可加工不同的金屬板材,如不銹鋼水箱,不銹鋼水槽,封頭拉伸,工件深拉伸,工件淺拉伸,汽車配件拉伸,波紋板拉伸,電機風罩拉伸,金屬鈑金拉伸,不銹鋼水槽拉伸,消防器材拉伸等金屬板材的拉伸成型。
1500噸四柱液壓機應用
1500噸四柱液壓機是山東沃達重工為客戶定制拉伸U型管的四柱拉伸液壓機,工作臺下方有液壓墊(多頂桿),采用三梁四柱結構,經濟實用,液壓控制采用插裝閥集成系統,減少泄露點,動作可靠,使用壽命長,可實現定壓和定程兩種成形工藝,具備保壓延時功能,工作壓力行程可在規定的范圍內調節,采用按鈕集中控制,可實現手動、半自動、自動三種操作方式。

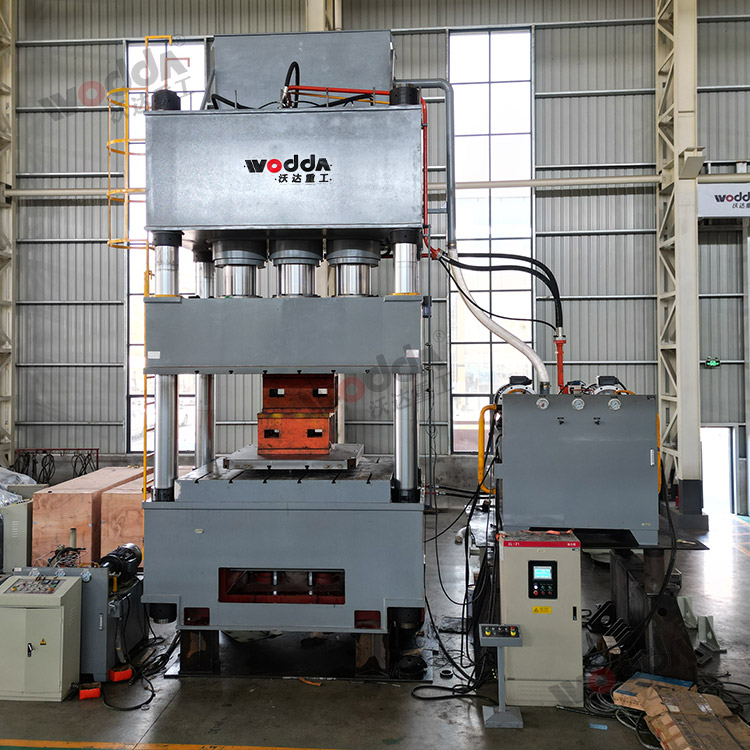

1500噸四柱拉伸液壓機車間實物

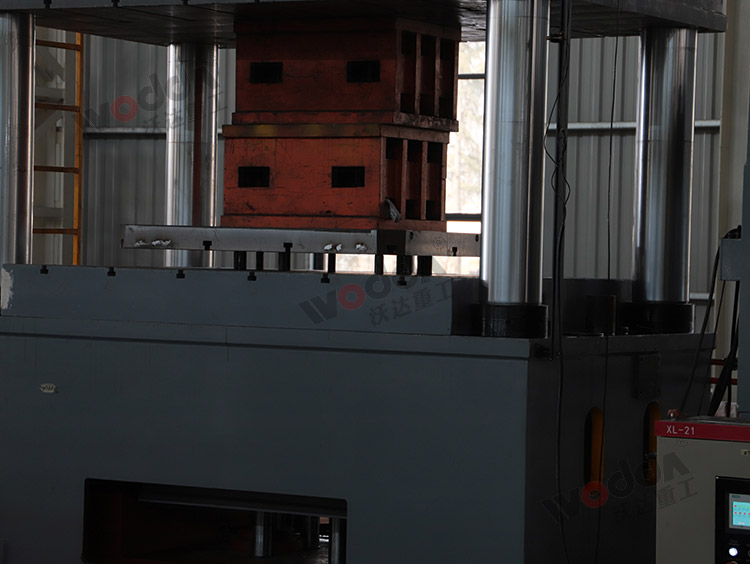

1500噸四柱液壓機帶液壓墊
1500噸四柱拉伸液壓機采用三梁四柱結構,其結構特點:
1、四柱式結構,剛性好、精度高、結構緊湊、經濟適用;
2、液壓控制采用插裝閥集成系統,泄露點少、沖擊小、動作可靠,可有效的保護模具和設備的使用壽命;
3、專業油缸密封元件,可靠性強,壽命長;
4、導軌自動潤滑裝置,充分保護導柱,保持精度;
5、機電一體化安全裝置,如:油缸下腔支撐回路、油缸上下腔互鎖回路等,有良好的安全性;
6、電氣系統采用PLC控制,可實現一鍵操作,工序簡單易操作;
7、可實現定壓、定程兩種成型工藝,具備保壓延時功能;
8、根據不同工藝,工作壓力、行程可在一定范圍可調節,簡單易操作;
液壓墊(多頂桿)
液壓墊置于工作臺內,用于拉伸工藝時的工件壓邊,在液壓墊的上平面裝有可更換的頂桿墊,以防止因頂桿對液壓墊的沖擊而造成液壓墊上平面的變形和損傷。液壓墊缸采用單缸或多缸結構,一字布置,此結構使液壓墊受力均勻,以達到理想的拉伸效果。
拉伸液壓機中液壓墊的工作方式:
(1)滑塊快降→滑塊慢降壓制→滑塊加壓-保壓延時及泄壓→滑塊回程→液壓墊頂料→液壓墊延時退回。
(2)滑塊快降→滑塊慢降壓制( 同時液壓墊被動退回) -保壓延時及泄壓→滑塊回程→液壓墊頂出。
(3)滑塊快降→滑塊慢降壓制→保壓延時及泄壓→滑塊回程。
