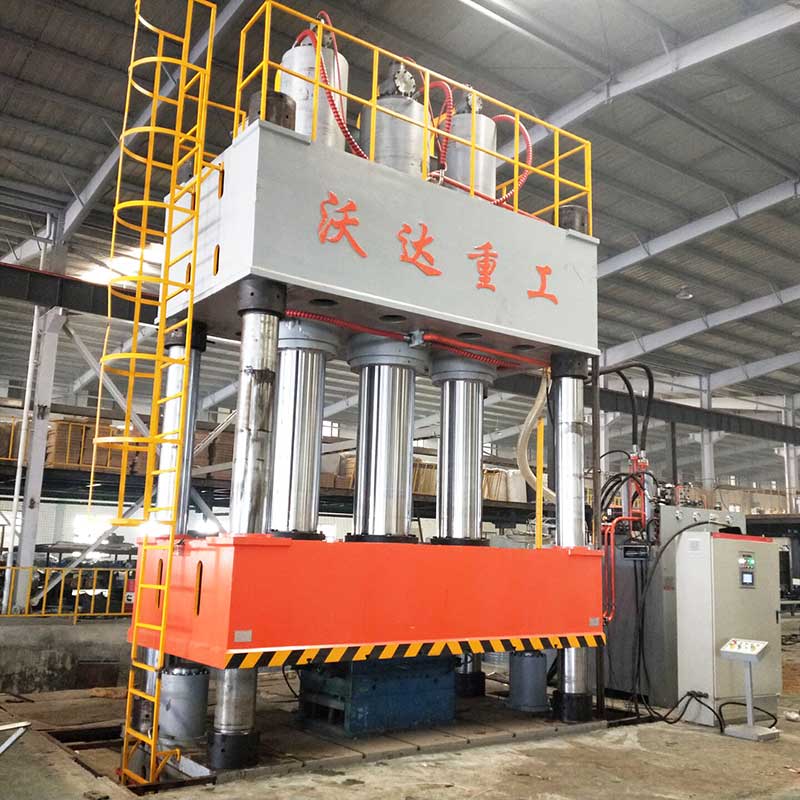

2000噸四柱液壓機采用三梁四柱結構,三缸設計,壓力分配合理,主機結構經過計算機有限元分析,機體強度高,抗偏載能力強。在系統額定壓強25MPa時壓力達到20000KN,且保壓穩定,不掉壓;可配置PLC編程控制系統和伺服控制系統,并根據實際工作環境需要選裝油溫冷卻裝置和光柵保護裝置。
2000噸四柱液壓機是現在工業的重要工具之一,是加工制造大型汽車配件如車門板、引擎蓋版、擾流板、車廂板等和復合材料制品如玻璃鋼化糞池、塑料模殼、玻璃鋼風機罩等的重要設備。

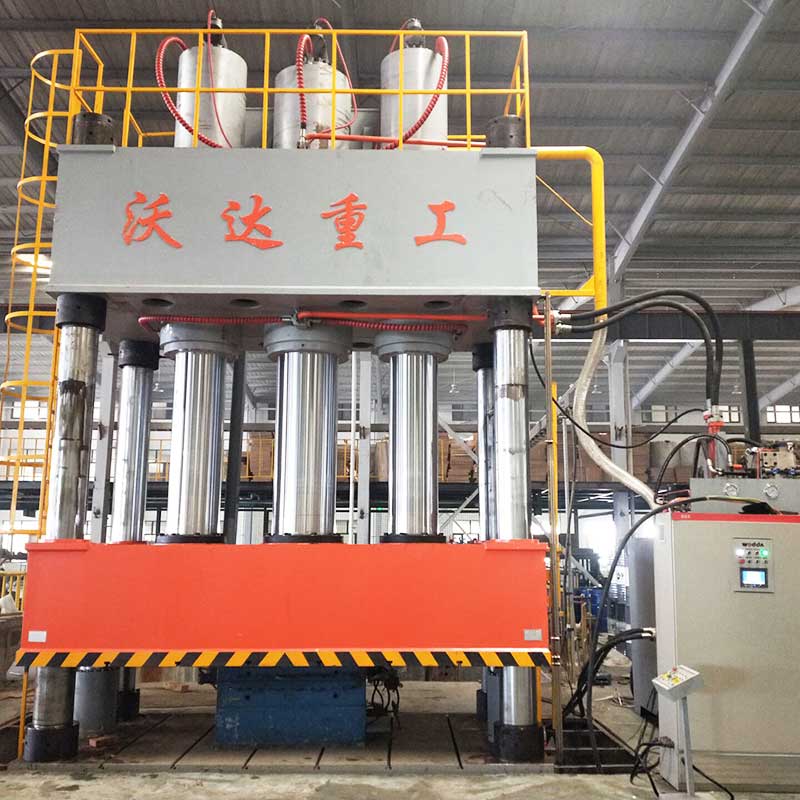

2000噸四柱液壓機是山東濰坊一客戶用于玻璃鋼大型卡車配件的生產。2000噸液壓機配有伺服控制系統和油溫冷卻系統,采用三梁四柱三油缸設計。
主要技術參數如下:
序號 | 項目 | 單位 | 參數 | |
1 | 設備型號 | 2000t | ||
2 | 主缸公稱壓力 | KN | 20000 | |
3 | 液體最大壓力 | MPA | 25 | |
4 | 滑塊行程 | mm | 2500 | |
5 | 最大開口高度 | mm | 3600 | |
6 | 工作臺尺寸 | 左右立柱之間距離 | mm | 3500 |
工作臺前端到后端距離 | mm | 2200 | ||
7 | 滑塊行程 速度 | 空載下行速度 | mm/s | 150-200 |
回程速度 | mm/s | 120 | ||
壓制速度 | mm/s | 6-14 | ||
8 | 最大開模力 | t | 250*2 | |
9 | 最大開模行程/可調形成 | mm | 50/300 | |
10 | 頂出力 | t | 160 | |
11 | 頂出行程 | mm | 350 | |
12 | 電機功率 | KW | 52*2 |
本款2000噸四柱液壓機的控制系統采用電液伺服驅動系統,此系統的優點如下:
(一)節能:本電液伺服驅動液壓機與傳統液壓機比較節能效果顯著,根據加工工藝和生產節拍不同,伺服驅動液壓機可節省大量電力。以下對各工作階段兩種液壓機消耗電能情況進行分析:
(1)在滑塊快下及滑塊在上限位靜止時,伺服電機不轉動,故不消耗電能。傳統液壓機電機仍在額定轉速下轉動,大約仍需要消耗額定功率的20%-30%的電能(包括電機、電纜、油泵的摩擦、液壓通道阻力、閥的壓降、機械傳動的連接等消耗的能量)。
(2)伺服驅動液壓機在保壓階段,伺服電機的轉速僅僅補充油泵及系統的滲漏,轉速一般在100rpm-1500rpm之間,消耗功率大約只是額定功率的1%-10%。傳統液壓機根據保壓方式不同,在保壓階段實際消耗功率約為額定功率的30%-100%。
(3)伺服電機的效率和普通電機相比較來看,伺服電機效率更高,這決定了伺服驅動液壓機更加節能。
(二)噪音低:本電液伺服驅動液壓機的油泵采用低噪音泵,傳統液壓機一般采用軸向柱塞泵,在同樣的流量和壓力下低噪音泵的噪音比軸向柱塞泵大約低5dB-10dB。伺服驅動液壓機在壓制和回程時電機在額定轉速下運行,其排放噪音比傳統液壓機大約低5dB-10dB。在滑塊快下機液壓機靜止時,伺服電機轉速為0,所以伺服驅動液壓機基本沒有噪音排放。在保壓階段由于電機轉速很低,伺服驅動液壓機的噪音一般小于80dB,而傳統液壓機的噪音約為80dB-100dB。
(三)伺服液壓機發熱少:減少制冷成本,減少液壓油成本,伺服驅動液壓機液壓系統無溢流發熱,在滑塊靜止時無流量流動,故無液壓阻力發熱,其液壓系統發熱量一般約為傳統液壓機的10%-30%。由于系統發熱量少,一般伺服驅動液壓機可不設液壓油冷卻系統,部分發熱量較大的可設置小功率的冷卻系統。
(四)用油量和油箱比一般液壓機要?。河捎谟捅么蠖鄶?shù)時間為零轉速和發熱點小的特點,伺服控制液壓機的油箱可以比傳統液壓機油箱小,換油時間也可以延長,故伺服驅動液壓機消耗的液壓油一般較少。
(五)自動化程度高、柔性好、精度高:伺服液壓機的壓力、速度、位置為全閉環數字控制,自動化程度高,由壓力傳感器測量系統壓力,測量的壓力不隨油溫 油液粘度的變化而變化,所以壓力控制精度高,重復性好,提高產品的質量穩定性。
(六)維修保養方便:由于取消了液壓系統中的比例伺服液壓閥、調速回路、調壓回路,液壓系統簡化。對液壓油的清潔度要求遠遠小于液壓比例伺服系統,減少了液壓油污染對系統的影響。
