品牌:山東沃達重工
型號:YQ34-150T
產地:中國 山東 滕州
簡介:150噸框架式液壓機,又名150噸框架式油壓機、150噸框式壓力機,公稱壓力為1500KN(即約150噸)是客戶定做的一款汽車內飾件成型液壓機,適用于內飾件制品(如:汽車頂蓬、門板、天窗板、后擱板,汽車車門,汽車車墊)的壓制成型,切邊,落料等工藝,也可用于金屬板件的彎曲、翻邊等工藝。
150噸框架式液壓機,又名150噸框架式油壓機、150噸框式壓力機,公稱壓力為1500KN(即約150噸)是客戶定做的一款汽車內飾件成型液壓機,適用于內飾件制品(如:汽車頂蓬、門板、天窗板、后擱板,汽車車門,汽車車墊)的壓制成型,切邊,落料等工藝,也可用于金屬板件的彎曲、翻邊等工藝。

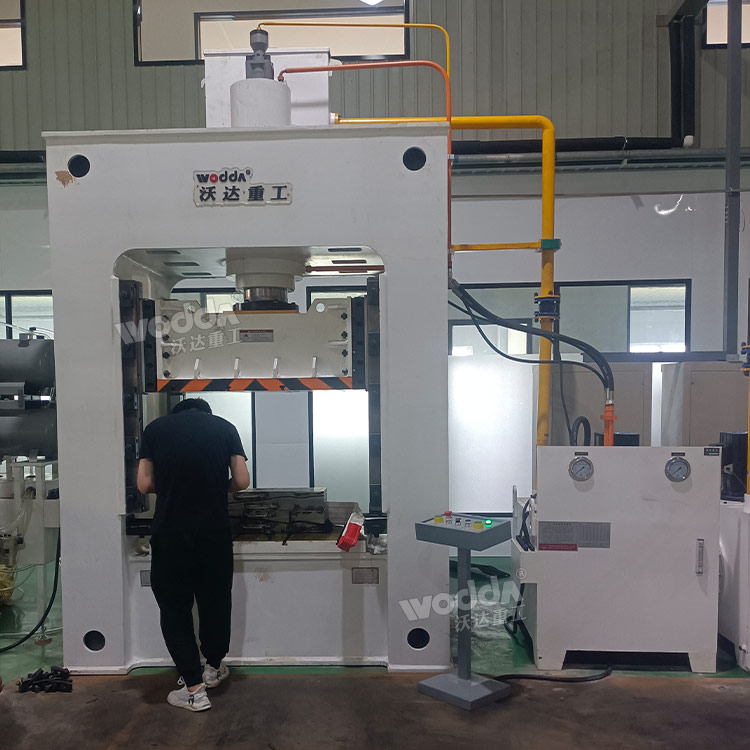

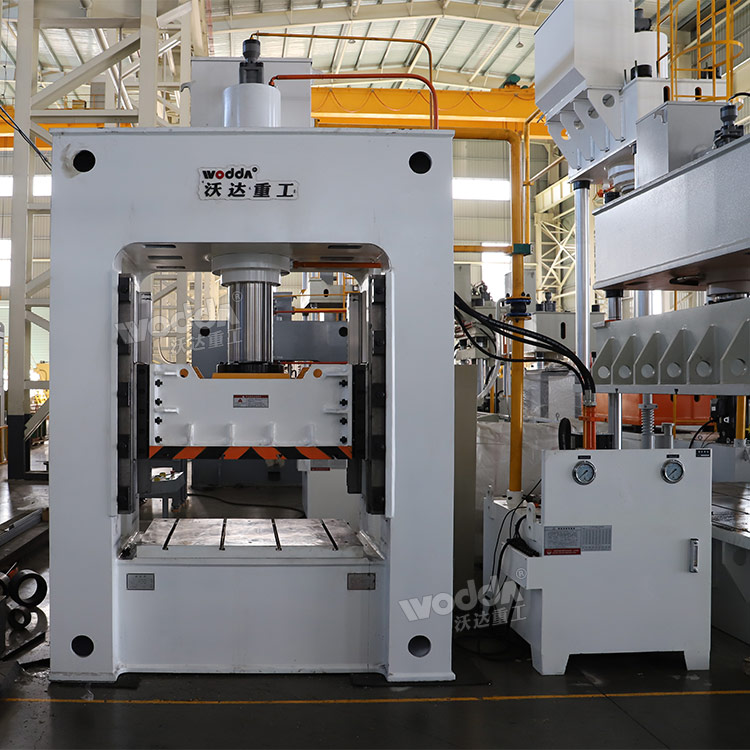

150噸框架式液壓機車間實物圖
150噸框架式液壓機機身采用整體框架式結構,X型導軌導向,面積大、間隙小,熱脹補償性佳,抗偏載能力強,精度保持性好。液壓機工作臺大,速度快,產品壓力均勻,采用PLC+伺服自動控制,操作方便,工作壓力和行程可根據工藝需要在規定范圍內調節,采用安全鎖緊結構,工作臺前可安裝光電保護裝置,保證操作、換模、維修時人身安全。
150噸框架式液壓機參數:
設備型號:YQ34-150T
公稱壓力:1500KN
系統壓力:25Mpa
滑塊行程:700mm
開口高度:900mm
臺面尺寸:1200*800mm
控制形式:PLC+伺服
下行速度:120mm/s
工作速度:16-24mm/s
回程速度:140mm/s
注:以上參數僅供參考,機器實際參數請以山東沃達重工史經理18963222388(微信同號)技術方案為準。

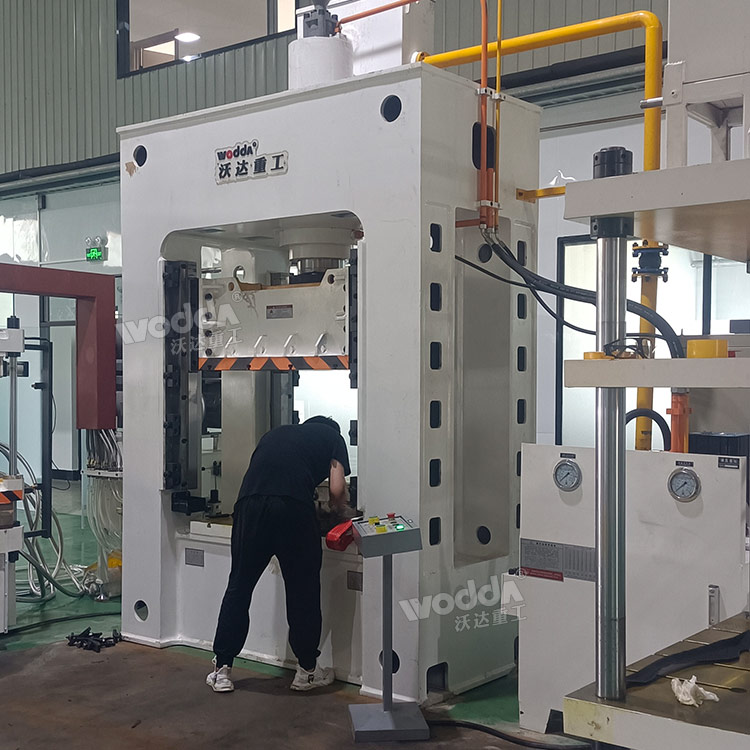

150噸框架式液壓機客戶車間安裝完成
150噸汽車內飾件成型液壓機

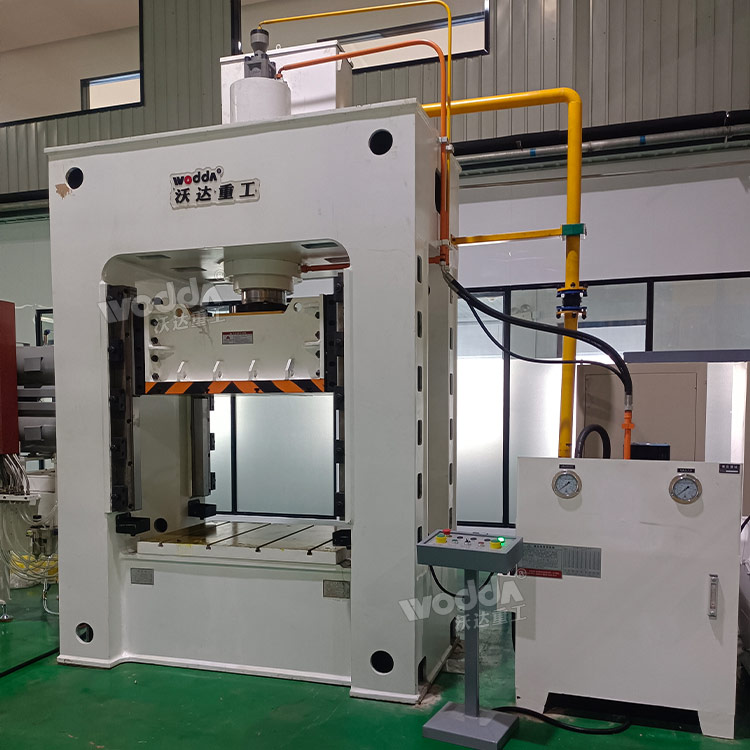

汽車內飾件成型液壓機現場調試
150噸框架式液壓機的特點:
1、150噸框架式液壓機機身采用計算機優化,采用鋼框架結構焊接,經時效回火。精度良好。
2、液壓控制采用插裝閥集成系統,操作可靠,使用壽命長,液壓沖擊小,減少了連接管和漏泄點,液壓集成系統采用獨立的控制單元。
3、150噸框架式液壓機獨立電氣控制系統可靠、直觀、易于維護。
4、按鈕集中控制,具有調節、手動和半自動三種操作方式。
5、通過對操作面板的選擇,可以實現定壓和定程兩種成型工藝,實現了保壓和延遲的功能。
6、150噸框架式油壓機采用四角八面導軌,導向精度高,抗偏負荷強,集中潤滑。
7、滑塊的工作壓力、滑塊的快速下行和慢速行程范圍可根據工藝要求進行調整。
8、電氣控制系統由PLC可編程控制器組成。
9、采用伺服電機,具有高速響應、高精度、節能環保等優點。
適用領域:
適用于金屬材料的拉伸、沖裁(應選配沖裁緩沖裝置)、彎曲、翻邊、冷擠壓等各種沖壓工藝,還適用于較正、壓裝、粉末制品和磨料制品的壓制成型以及塑料制品,絕緣材料的壓制成。
可選配附件:
移動工作臺;沖裁緩沖裝置;光電保護裝置;行程、壓力、速度數顯、數控裝置、觸摸式工業顯示屏、液壓系統加熱、冷卻裝置;打料裝置;滑塊安全栓;模具加熱及溫控裝置;換模用浮起導軌和滾動托架等。
