地址:山東省滕州市經濟開發區郭河路789號
電話:18963222388(微信同號)
品牌:山東沃達重工
型號:YQ34-2000T
產地:中國 山東 滕州
簡介:2000噸框架式液壓機主要用于SMC復合材料的模壓成型工藝,也稱SMC模壓機、復合材料成型液壓機等,機身采用組合式框架式結構,配置PLC伺服數控系統,適用于工件較大塑料、樹脂、橡膠、SMC、BMC、碳纖維等一些復合材料制品的模壓成型,比如:塑料建筑模殼、塑料防滑墊、U型樹脂排水溝、復合電纜溝蓋板、SMC汽車配件、SMC空調外殼、散熱器殼等產品模壓成型。
本機是一臺2000噸框架式液壓機,主要用于SMC復合材料的模壓成型工藝,也稱SMC模壓機、復合材料成型液壓機等,機身采用組合式框架式結構,配置PLC伺服數控系統,適用于工件較大塑料、樹脂、橡膠、SMC、BMC、碳纖維等一些復合材料制品的模壓成型,比如:塑料建筑模殼、塑料防滑墊、U型樹脂排水溝、復合電纜溝蓋板、SMC汽車配件、SMC空調外殼、散熱器殼等產品模壓成型。

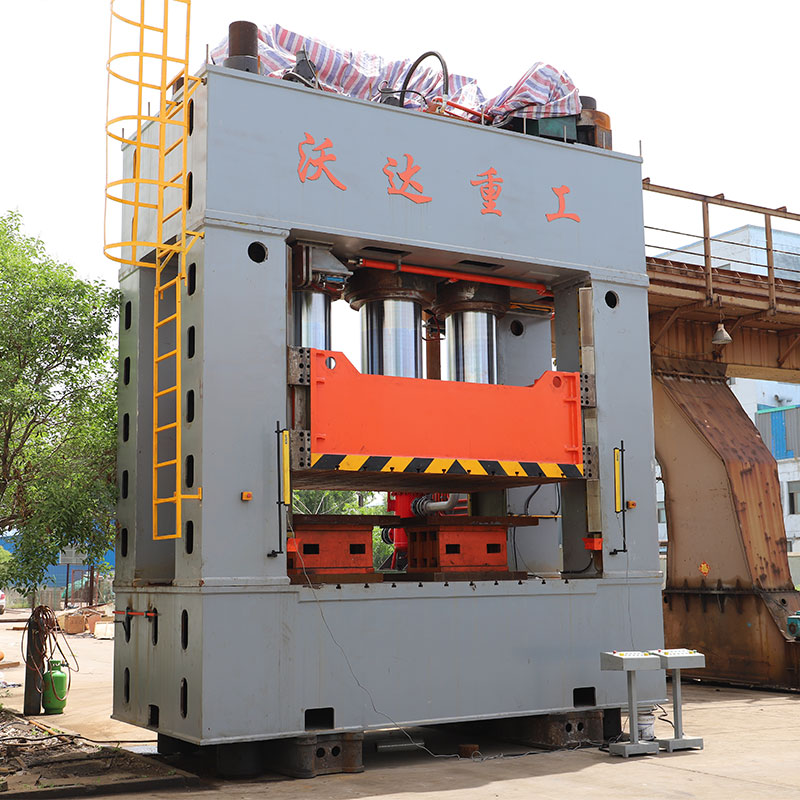

2000噸框架式液壓機

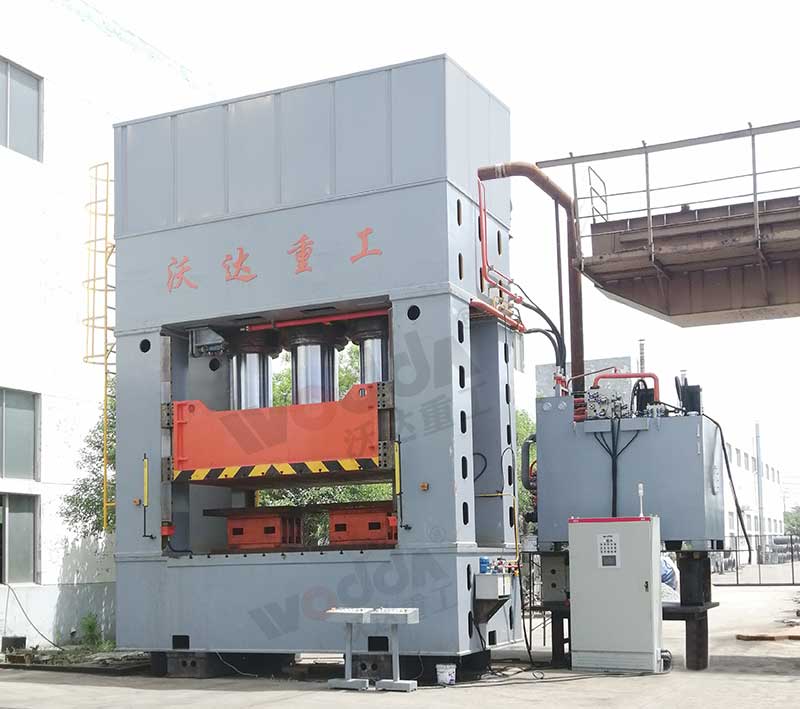

2000噸復合材料成型液壓機
2000噸框架式液壓機機身采用組合框架結構,全鋼板焊接而成;四角八面直角導軌導向、加工工件精度高,剛性好,并采用液壓預緊。液壓系統采用二通插裝集成閥;整個系統工作穩定、可靠、使用壽命長、泄露少、故障點少,降低生產成本。電器系統采用數控“PLC”可編程控制器控制,并可根據用戶要求配置比例調壓、行程數顯、安裝保護裝置及移動工作臺(方便更換模具)。
2000噸框架式液壓機性能特點:
①剛性好:2000噸框架式液壓機采用整體焊接框架式床身,確保了整機的高剛性和抗壓強度,有效抵抗變形。
②導向精度高:采用四角八面矩形軌或X型斜面軌導軌,間隙可調、剛性好,可有效消除機器熱膨脹對導軌間隙的影響,重復定位精度和平行精度可達0.1mm。
③抗疲勞能力強:在偏心載荷的作用下,立柱能夠承受復雜的受力狀態,并通過改進結構提高了框架的抗疲勞性。
④高精度:2000噸框架式液壓機具有較高的重復定位精度和平行精度,能夠滿足高精度沖壓和成型的需求。
⑤安全性:設備配備安全鎖緊裝置,可以一鍵鎖止,確保操作過程中的安全性。
⑥穩定性:液壓油濾清裝置和全自動潤滑裝置的使用,確保了液壓油的清潔和閥路運行的穩定,同時也提高了設備的潤滑效率,減少了維護成本。
⑦操作靈活:設備可以根據不同的工藝需求,靈活調整壓力、行程和保壓時間,實現多種沖壓工藝。
⑧智能化控制:采用PLC編程和觸摸屏顯示控制,操作簡便直觀,提高了工作效率。
適用領域:

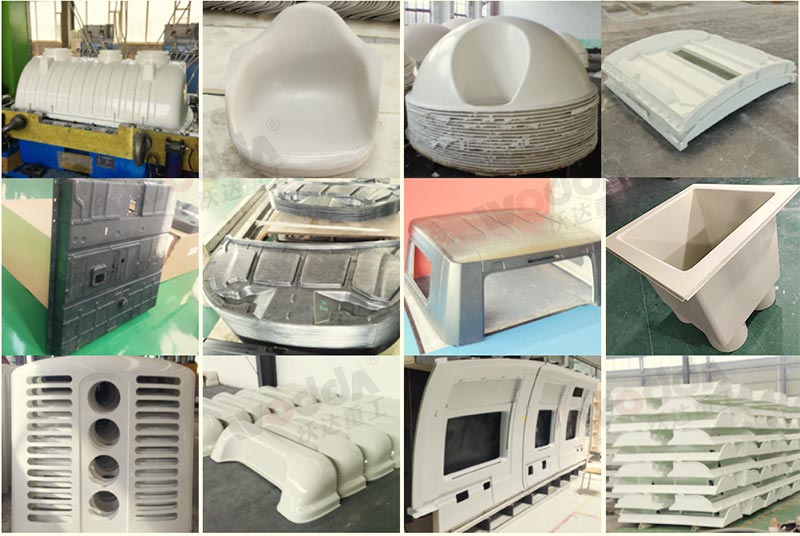

2000噸復合材料成型液壓機主要用于熱固性(玻璃鋼)塑料制品、熱塑性制品的整體模壓成型,適用于SMC、BMC、DMC、GMT等各種團材及片材的模壓成形;還適用于金屬材料的拉伸、沖裁(應選配沖裁緩沖裝置)、彎曲、翻邊、冷擠壓等各種沖壓工藝,還適用于較正、壓裝、粉末制品和磨料制品的壓制成型以及塑料制品,絕緣材料的壓制成。
可選配附件:
移動工作臺;沖裁緩沖裝置;光電保護裝置;行程、壓力、速度數顯、數控裝置、觸摸式工業顯示屏、液壓系統加熱、冷卻裝置;打料裝置;滑塊安全栓;模具加熱及溫控裝置;換模用浮起導軌和滾動托架。
2000噸框架式液壓機組成結構:
2000噸框架式液壓機主要由主機、液壓控制系統、電氣控制系統、安全防護系統及其它輔助部件組成。主機主要采用精密度和穩定性更高的框架式液壓機結構,具體為有拉桿分體式框架液壓機,采用預應力組合框架結構,底座、立柱、上梁通過拉桿、鎖母預緊構成組合框架?;瑝K采用四角八面可調矩形導軌,保證滑塊導向精度,導軌間隙可調,導向精度高,抗偏載能力強,剛性好,精度保持性好?;瑝K下平面加工有“T”型槽,用以固定模具。機身各大結構件(包括:底座、滑塊、上橫梁、方立柱等)均采用鋼板焊接結構,焊后高溫退火消除結構內應力。油缸缸體、活塞桿均采用優質鍛鋼,桿部表面經中頻淬火處理,提高了耐磨度。油缸密封采用德國MERKEL技術的密封圈,密封可靠,使用壽命長。采用稀油集中潤滑,設廢油收集盒,潤滑系統采用貝奇爾公司產品,可方便的設定潤滑油量和潤滑間隔時間,調整好后潤滑過程為自動進行,潤滑系統和主機動作設有互鎖,潤滑器設有故障報警裝置。
2000噸框架式液壓機
2000噸框架式液壓機的液壓控制系統主要由泵、閥塊、充液閥、冷卻過濾系統、管路等組成,借助于電氣控制系統完成對液壓機各種動作的控制,動力站放置在壓機上梁后部,油泵電機組和液壓控制閥塊在油箱上平面有序排列。
1、液壓主控系統采用二通插裝閥集成系統。該系統具有結構緊湊、響應快、內泄小、動作靈敏可靠、流量大、抗污染能力強,使用維護方便,壽命長等優點。
2、液壓系統主油泵采用德國PARKER公司產優質比例泵,先導閥選用意大利阿托斯(Atos)系列閥。
3、液壓系統中設有油液水冷卻過濾系統和強制冷油液冷卻裝置。以保證油液的工作溫度及清潔度。當過濾系統出現故障時,操作箱上設有報警指示。油溫報警的控制方式為:升溫至40℃,油溫報警燈亮,升溫至60℃,電機斷電,操作停止。液壓油的溫度在操作面板上設有電子溫度顯示。
電氣控制系統分為動力系統和控制系統兩部分,動力部分包括控制總電源,各個電動機的啟停及保護開關等,大功率電動機啟動采用星型三角降壓依次起動,電源采用三相四線制,AC380V,50HZ,國外客戶可根據所在地標準進行特殊定制;控制部分包括電氣箱、操作箱和移動按鈕站,電氣箱放在地面上,操作箱放置在機器右前立柱上。電氣箱安裝有PLC可編程序控制系統,可完成對該機的全部動作的控制,操作箱可完成該機的全部動作的操作,操作箱上設有液壓機各部分動作的操作按鈕、功能轉換開關、觸摸屏、各個電機的啟停按鈕及各部分的報警、監視指示燈等。電氣柜內設置有照明燈和通風換氣裝置,電氣柜具有良好的密封性,能有效的防止灰塵侵入。
1、電氣控制系統采用日本歐姆龍公司的PLC可編程控制器和觸摸屏控制。通過觸摸屏進行各數據的顯示和控制及預設置處理與存儲,可在屏幕上清晰的顯示其行程、壓力、時間參數;并設有設備故障工作信息反饋自診斷系統,可顯示壓機工作的各種信息,若壓機出現故障時,查找原因十分方便。并在PLC中預留10個I/O接口。
2、滑塊行程檢測均采用拉線尺位移傳感器檢測,由拉線尺采集信號,“PLC”處理,在觸摸屏上數字顯示和控制。在觸摸屏上可對生產量進行計數。
3、設備可實現定程壓制和定壓壓制,操作方式有調整、微動對模、手動、半自動四種方式,操作方式由轉換開關進行選擇。保壓時間可以在0~999秒范圍內預置。
4 、機器前后配有兩個可移動操作按鈕站,可選擇前、后或同時動作,四個立柱上均有連接插座。
5、機身上預留AC24V;AC220V,10A;AC380V,10A電源插座各兩個,機身四角設有急按鈕,立柱內側裝有照明燈,保證裝模區照明。
