SMC整體衛浴多采用SMC材料模壓而成，包括浴缸、洗浴架、洗手池、馬桶、底盤、墻板等，其中SMC底盤、墻板等模壓一次成型需要選用2000噸以上液壓機才可生產。SMC整體衛浴產品，密度大、強度高、表面光潔，具有優異的電絕緣性能、機械性能、熱穩定性、耐化學防腐性。

本文是一款2500噸框架式液壓機，是客戶定做的用于模壓SMC衛浴底盤成型的液壓設備，也稱SMC整體衛浴液壓機，設備機身為整體框架結構，采用全鋼板焊接而成，焊接采用CO2氣體保護焊，焊后振動時效處理以消除焊接應力，使其具有良好的強度及剛度，機身在大型數控鏜銑床上加工，以保證加工精度，工作臺上平面加工有T型槽，以便于模具安裝。

2500噸SMC整體衛浴液壓機是復合材料液壓機系列中一種，主要適用于熱固性與熱塑性及其他各種可塑性材料模壓成型，產品尺寸大及精度要求高，優先選用框架式結構。在汽車、航空、高鐵等交通行業及家居、電力行業廣泛應用，用SMC/BMC/DMC/GMT/LFT/PCM等復合材料的模壓成型。

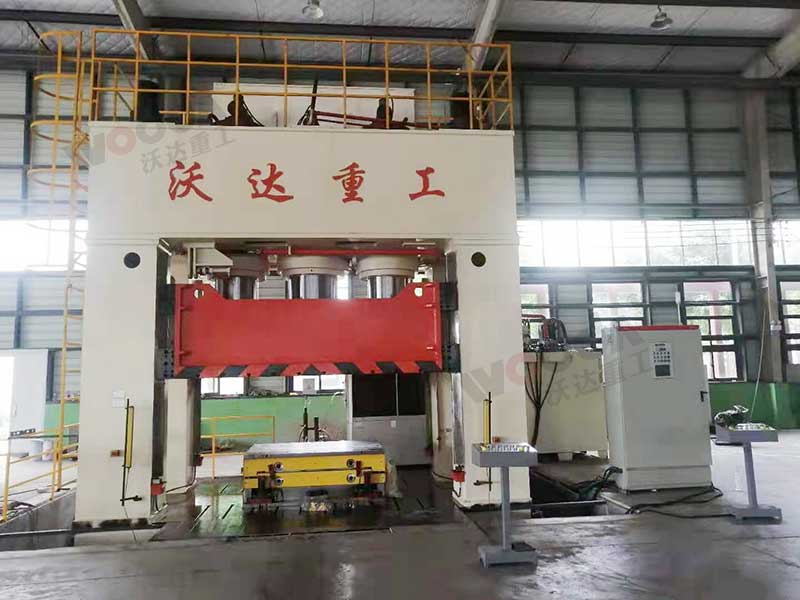

2500噸框架式液壓機

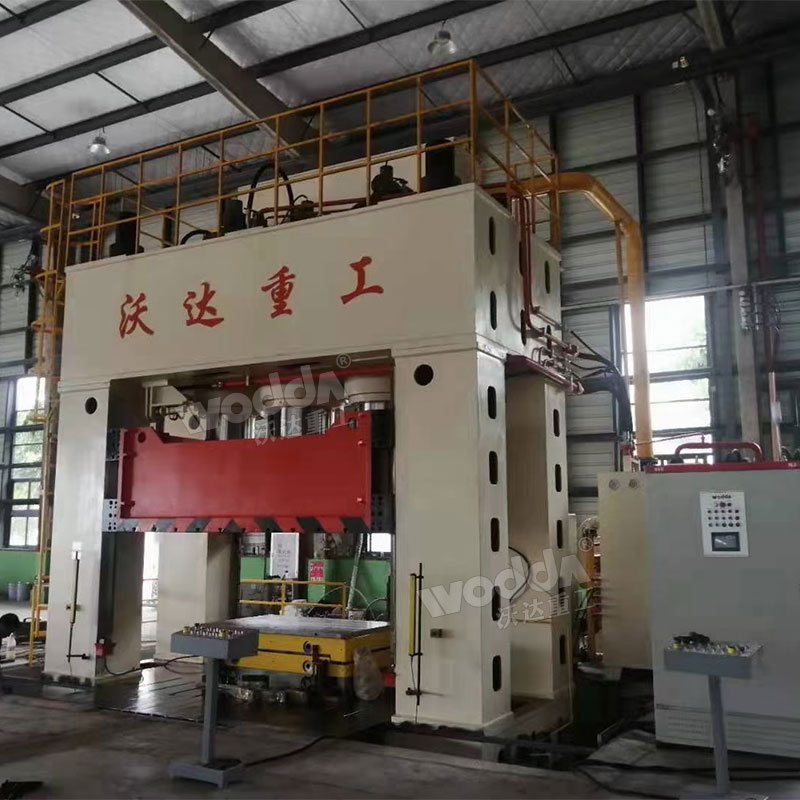

2500噸框架式液壓機安裝完成

2500噸框架式液壓機采用采用四角八面矩形軌，間隙可調、剛性好，可有效的消除機器熱膨脹對導軌間隙的影響；滑塊高，與導軌接觸面大，抗偏載能力強；精度高，重復定位精度和平行精度高；主油缸通過螺母安裝固定在上橫梁上，油缸體采用優質碳素鋼件，活塞桿表面經淬火處理，油缸的密封應選用抗老化的和密封性能好的密封圈。

機架：框架式液壓機機架是整個機器的主要承重部分，通常由厚實的鋼板焊接而成，具有較高的剛性和穩定性，能夠有效抵抗加工過程中的振動和變形。

液壓缸：液壓缸是液壓機的核心組件之一，負責產生壓力并驅動活塞運動。液壓缸內配備密封元件，確保液壓系統的密封性能。

活塞與活塞桿：活塞是液壓缸內的移動部件，由密封圈密封。活塞桿連接在活塞上，負責將液壓缸的力傳遞給工件?；钊麠U通常經過表面處理，以提高其耐磨性和耐腐蝕性。

工作臺面：2500噸框架式液壓機工作臺是用于放置和固定工件的平臺，通常位于機架的上部。工作臺的尺寸和形狀可以根據加工需要進行設計和調整，通常具有足夠的強度和穩定性。

液壓系統：液壓系統是框架式液壓機的動力來源，包括油箱、泵站、油管、控制閥等組件。液壓系統通過控制閥調節液壓缸內的液壓油流，實現對液壓缸的運動和加工參數的控制。

控制系統：控制系統用于對液壓機的加工過程進行控制和調節?？刂葡到y(tǒng)包括電氣控制柜、控制按鈕、傳感器等，可以實現對加工參數的監測和調整，保證加工過程的精確性和穩定性。

2500噸框架式液壓機設備PLC系統控制，壓力穩定，效率高，成品率高，柔性加壓，快速真空，慢速多段加壓，多段加熱。保壓時間可調，工作中所需的壓力、速度、行程可在一定范圍內調節，手動、半自動、全自動三種操作方式。采用伺服閉環控制系統，具有節能及低噪音的優點。

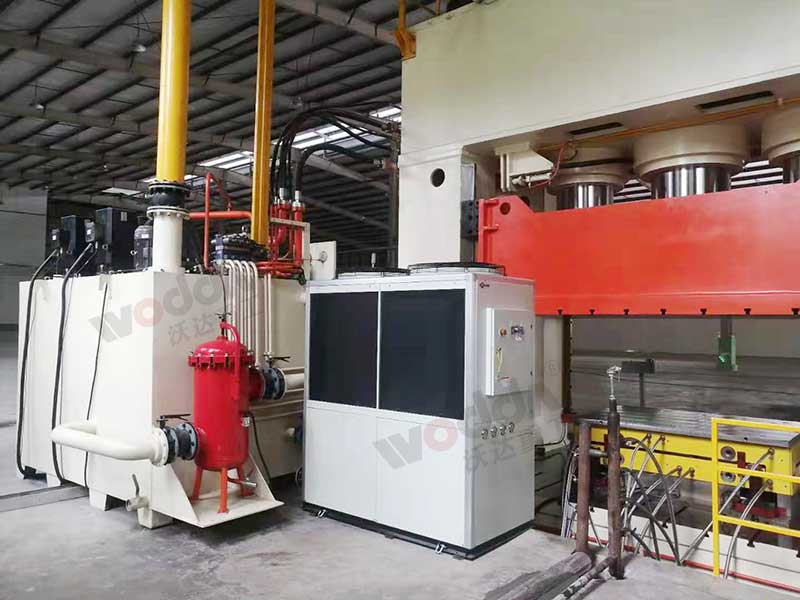

2500噸SMC整體衛浴液壓機現場

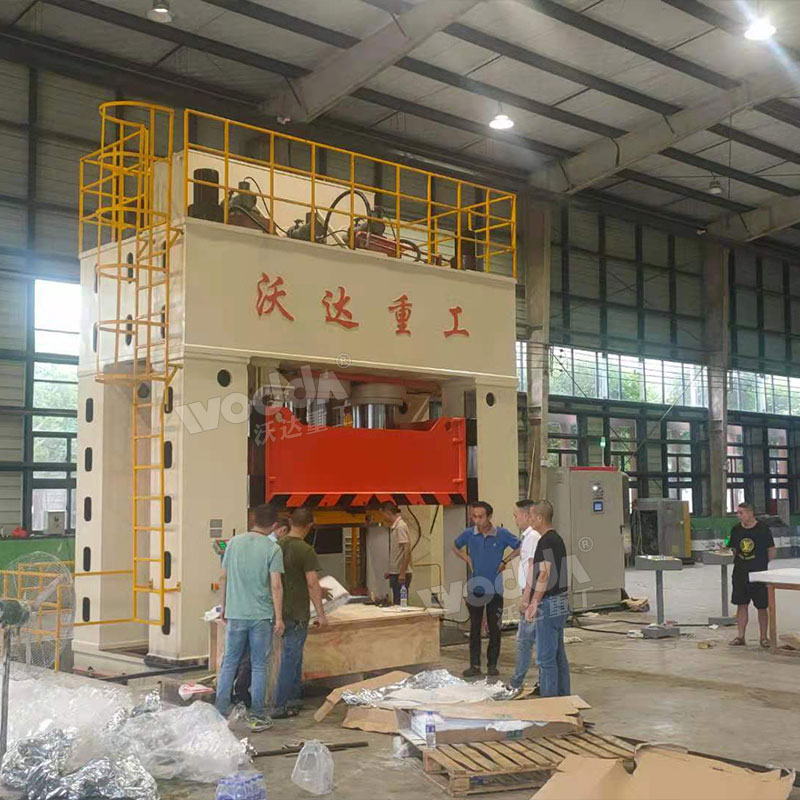

SMC整體衛浴液壓機現場調試

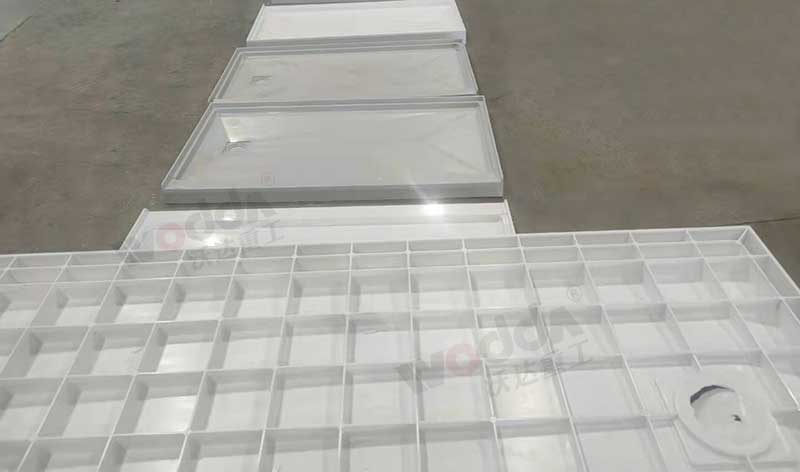

衛浴底盤

SMC整體衛浴液壓機的特點：

1、SMC整體衛浴液壓機通過計算機優化結構設計，簡單，經濟，實用。

2、液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了鏈接管路和漏泄點。

3、SMC整體衛浴液壓機有獨立的電氣控制系統，工作可靠，動作直觀，維修方便。

5、通過操作面板選擇，可實現定程定壓兩種操作工藝，并具有保壓延時等功能。

6、滑塊的工作壓力、空載快速下行和慢速工進的形成范圍均可根據工作需要進行調整。

7、PLC數控伺服系統控制，保壓時間可調，工作中所需的壓力、速度、行程可在一定范圍內調節，手動、半自動、全自動三種操作方式。

8、SMC整體衛浴液壓機工作壓力、壓制速度、高壓下行及空載快速下行和頂出行程由壓力傳感器、微量調速閥、感應傳感器、位移傳感器等可根據不同制品的壓制工藝要求通過PLC在觸摸屏進行力、時間、行程參數 調整，確保制品質量及高度一致性。
