品牌:山東沃達重工
型號:YQ41-63T
產地:中國 山東 滕州
簡介:63噸單臂液壓機主要用于傳動軸、長軸類零件的校直工藝。也稱為63噸單臂校直機。設備采用單柱直立的布置形式,機器的各組成部件均裝于機身之內,外形整齊美觀??蓴U寬工作范圍,利用三面空間,無觸點及空行程,校正精度高??蛇x配光柵保護裝置,選擇移動工作臺,被校工件長度內任意點都可校到。
本機是一臺63噸單臂液壓機,主要用于傳動軸、長軸類零件的校直工藝。也稱為63噸單臂校直機。設備采用單柱直立的布置形式,機器的各組成部件均裝于機身之內,外形整齊美觀。可擴寬工作范圍,利用三面空間,無觸點及空行程,校正精度高??蛇x配光柵保護裝置,選擇移動工作臺,被校工件長度內任意點都可校到。特別適用于紡織業的羅拉、汽車、摩托車的軸、連桿及各種規格的工字鋼、槽鋼、圓材、角鋼的校正,而壓力、行程皆可調節、控制,操作簡便。
63噸單臂校直機技術參數(僅供參考):
設備型號:YQ41-63T
系統壓力:25Mpa
公稱壓力:630KN
滑塊行程:360mm
開口高度:600mm
工作臺尺寸:2500*400mm
63噸單臂校直機車間實拍圖:

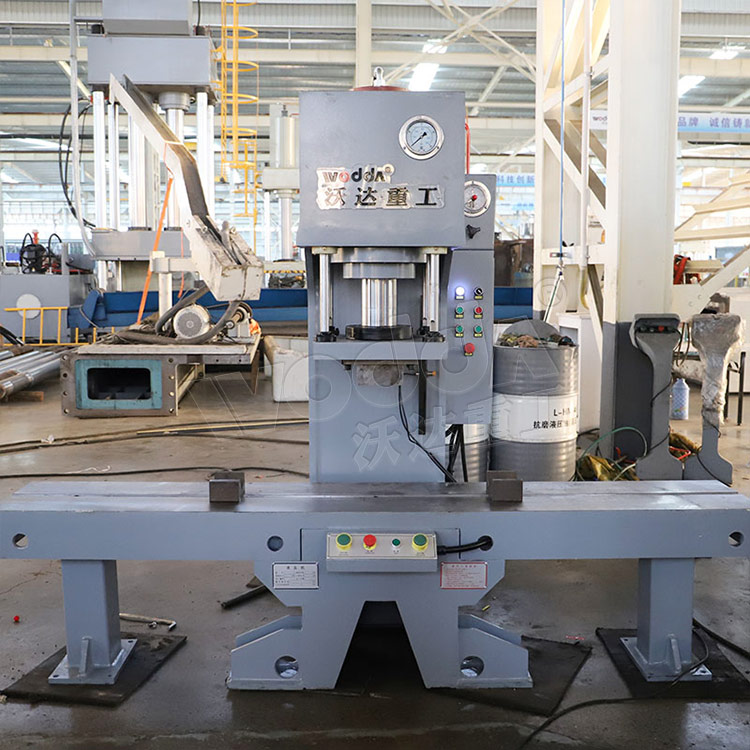

63噸單臂校直機

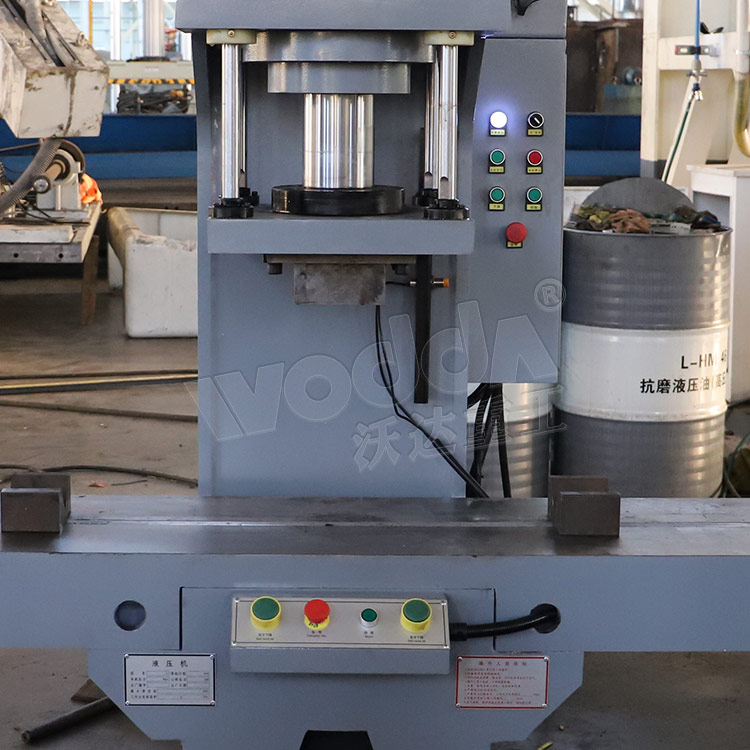

63噸校直機

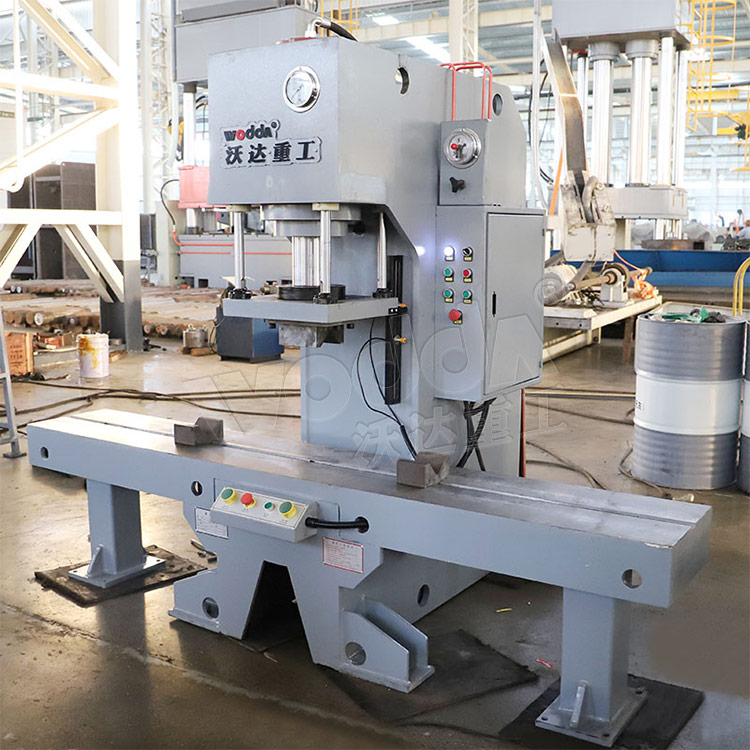

63噸單臂液壓機

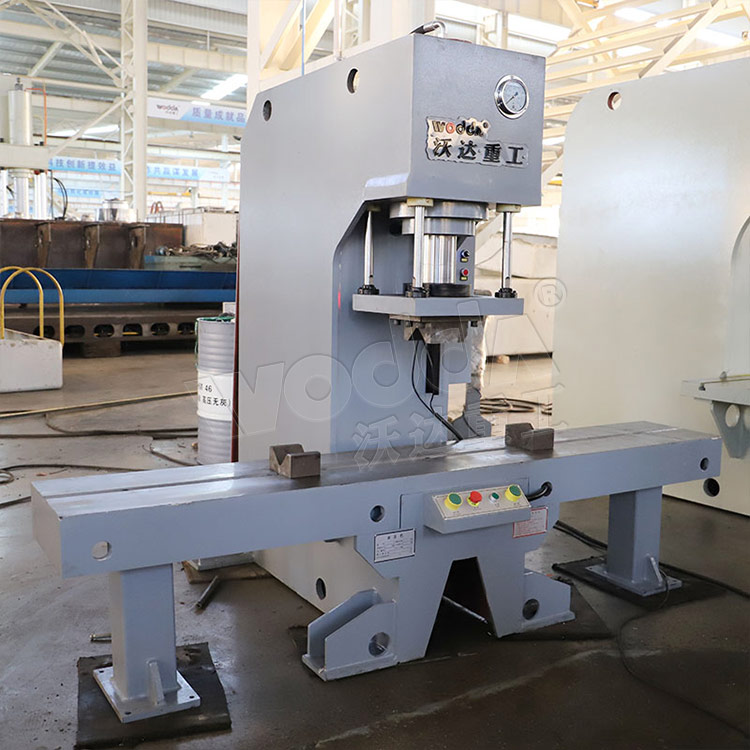

63噸單臂液壓機細節
63噸單臂校直機的組成結構:
1、機體
63噸單臂校直機為C型結構,由鋼板焊接而成,具有精度高,制造成本低,生產周期短等優勢;
2、液壓系統
由液壓泵、液壓閥、油箱、濾油器、油缸、緩沖裝置和密封裝置等組成,與其他結構液壓機相比,單臂式功能簡單,液壓閥的選擇也更加的簡單;
3、電氣系統
電氣系統由控制柜和限位開關組成,對于安全要求比較高的客戶,還需要增加光柵安全防護裝置,可有效避免設備壓傷人員事故的出現。
可選配件:
☆ 光柵安全保護裝置
☆ 行程、壓力、時間觸摸式顯示屏系統
☆ PLC可編程控制器
☆ 沖裁緩沖裝置
☆ 換模具用浮動導軌和滾動托架
☆ 多種形式移動工作臺
☆ 快速行程沖液裝置
