500噸單柱液壓機也稱500噸單臂油壓機，采用C型單柱式結構，由工作臺、主缸、液壓動力系統及電器系統等部件組成，整機采用優質鋼板焊接而成，經時效處理消除焊接應力；壓制缸噸位由三只活塞缸實現，缸體為優質鍛鋼，活塞桿表面經中頻淬火處理，使用壽命長，油缸主要部件采用合理材料密封圈，確保密封可靠。

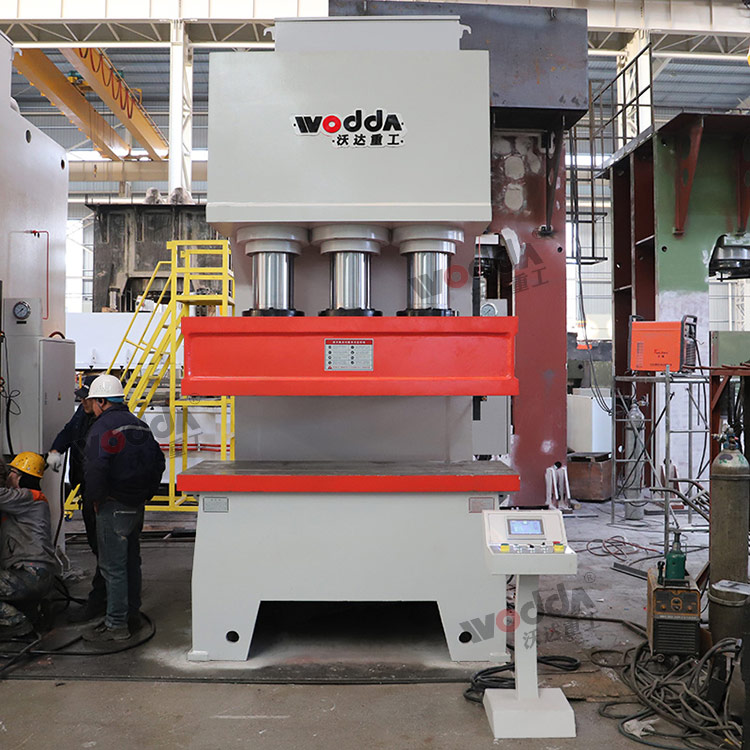

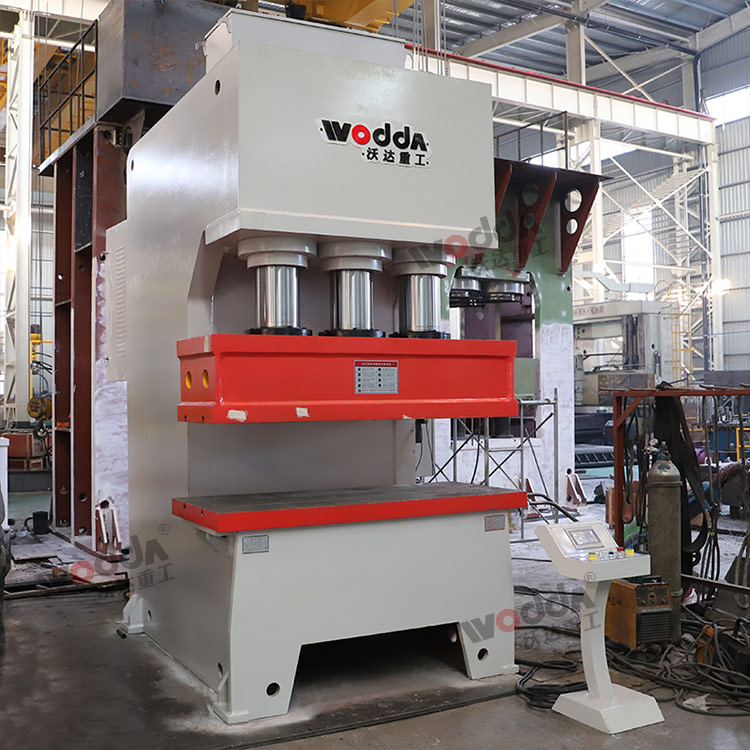

500噸單柱液壓機車間實拍圖：

500噸單柱液壓機技術參數：

注：以上參數僅供參考，實際以出廠機床為主。

500噸單柱液壓機的特點：

1、機身經電腦有限元分析設計，采用全鋼板二氧化碳氣體保護焊接而成，再經回火處理消除內應力，機身強度高，結構合理，美觀大方；

2、液壓系統置于機身內部，節省了空間，減少了油路管線；

3、C型機身簡單、經濟、適用。可選配懸臂式操作面板，工作范圍開闊。

4、采用采用按鈕集中控制，具有調整、手動和半自動三種操作方式，配有PLC，可范圍內調整滑塊的工作壓力，空載快遞下行和慢速工作的行程等；

5、油缸及活塞桿采用優質45#鋼，活塞桿經中頻淬火后表面鍍鉻，不易拉傷和生銹；

6、油缸采用優質密封圈密封，確保密封性能可靠。

適用范圍：

500噸單柱液壓機適用于可塑性材料的壓制工藝，如沖裁、彎曲、翻邊、薄板拉伸等，也可以從事校正、壓裝、砂輪成型、冷擠壓金屬零件成型，塑料制品及粉末制品的壓制成型工藝，配上沖裁緩沖裝置后可用于沖孔、落料加工。

設備操作模式：

1、操作方式可分為手動和半自動；

2、控制方式可分為定壓和定量程壓制；

3、500噸單柱液壓機滑塊行程位置由行程開關決定，總泵中的零點位置在總泵的頂部，尋找零點的方法與行程開關控制的方法相同，行程開關采用非接觸式接近開關；

4、液體工作壓力由比例壓力調節閥控制，壓力傳感器反饋壓力信號，壓力可調，壓力噸位可在人機界面上顯示。
