品牌:山東沃達重工
型號:YQ78-3600T
產地:中國 山東 滕州
簡介:3600噸防盜門面壓花機也稱鋼木門壓花機,門板壓花機等,是一種專用于不銹鋼門板壓花壓紋的液壓機,采用六缸八柱三梁結構,并配有6個柱塞油缸和兩個回程油缸,保證在較大的壓制面積上保證受力均勻,壓痕清晰。本機配有PLC和伺服系統,具有快速,安全可靠,節約能源,產品美觀,成本低等優點。
3600噸防盜門面壓花機也稱鋼木門壓花機,門板壓花機等,是一種專用于不銹鋼門板壓花壓紋的液壓機,采用六缸八柱三梁結構,并配有6個柱塞油缸和兩個回程油缸,保證在較大的壓制面積上保證受力均勻,壓痕清晰。本機配有PLC和伺服系統,具有快速,安全可靠,節約能源,產品美觀,成本低等優點。

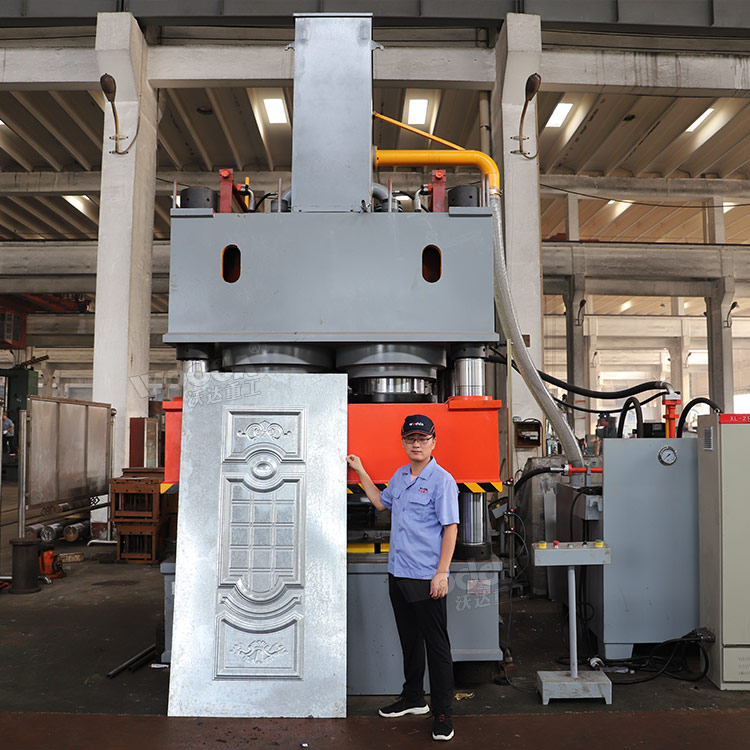

3600噸鋼木門壓花機試機
3600噸鋼木門壓花機

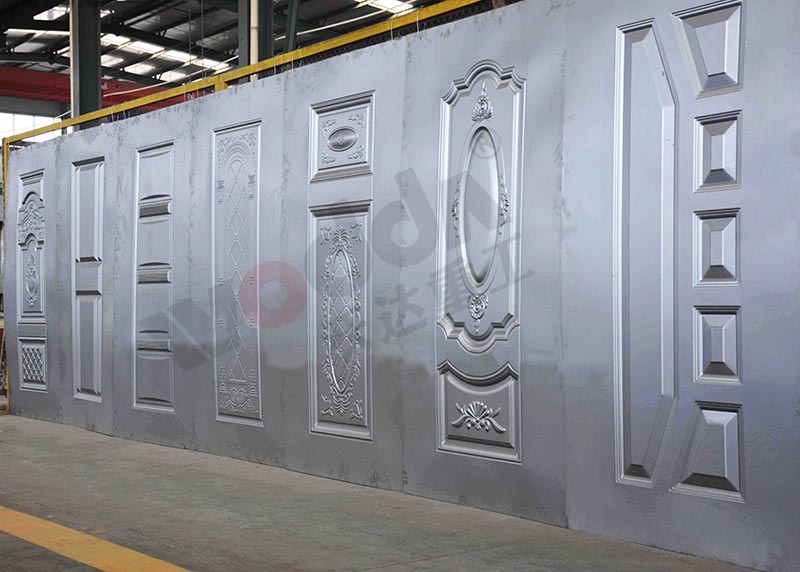

3600噸防盜門面壓花機可以壓制厚度在1.5mm以內的普通冷板。用于壓制防爆門板、防鑄鋁門板、大尺寸鋁門、鐵門、不銹鋼門板壓花成型,工作臺加大尺寸,可壓大尺寸的門板。
防盜門面壓花機特點:
1、防盜門面壓花機可跟根據需要采用單動或者雙動壓制結構,成型板面平整、花型清晰;
2、防盜門面壓花機大膽采用“PLC+伺服”控制系統,支持手動和半自動兩種操作方式,且伺服系統耗能低,節約生產成本,減少噪音;
3、PLC觸屏控制操作簡單,無需高技術專業培訓,安全可靠,且不會產生卡閥、陰閥等現象;
4、防盜門面壓花機的液壓系統、電控系統中零部件選用國內外知名品牌,確保設備安全穩定運行;
5、十多年的行業經驗,山東沃達重工支持1000多種防盜門門面模具的定制,免費技術指導生產。

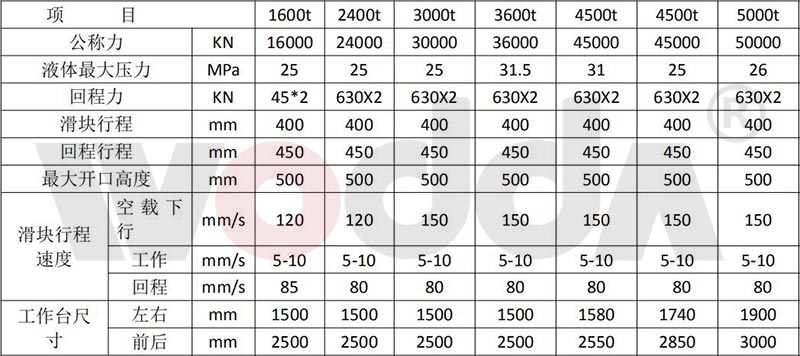

防盜門面壓花機技術參數:
注:以上參數僅供參考,機器實際參數請以山東沃達重工史經理18963222388(微信同號)技術方案為準。
防盜門壓花機液壓系統:
防盜門面壓花機液壓系統由液壓傳動和控制系統。主要由油箱、油泵、插裝閥、冷卻、過濾等組成。通過電氣系統控制電磁換向閥實現壓力機的各種動作。
(1)油箱:防盜門壓花液壓機油箱為鋼板焊接件。表面及內部經過嚴格除渣,酸洗處理。油箱起邊高出蓋板,防治油液露出。
(2)插裝閥:采用BCV系列插裝閥總成,結構簡單緊湊,響應快內泄小,流量大,抗污染,維護方便使用壽命長。
(3)壓力表:防盜門面壓花機使用抗震油壓表,顯示精度高,不易損壞。電接點壓力表時刻檢測主缸上腔壓力,到達設定壓力停止壓制,實現定壓返程。
(4)壓力安全:插裝閥自身帶有壓力調整系統,壓力超過設定值溢流回油。使系統始終保持在設定壓力以內,達到超壓保護。
防盜門面壓花機工藝動作:
工作方式:定壓和定程。防盜門壓花液壓機設調整(寸動)、雙手動單次循環、微動對模(無壓力下行)三種操作方式。用轉換開關轉換。
1、調整:按壓相應按鈕產生相應動作,手松動作停。此動作無快速。
2、雙手動單次循環:按壓雙手下行按鈕,防盜門壓花液壓機連續完成快降-慢降-加壓(到設定壓力或設定位置)-慢速回程-快速回程—停止,完成一個單次循環過程。
3、微動對模:按壓下行按鈕,滑塊主油缸上腔不上壓力,防爆門門面/門板壓花機滑塊在節流閥的控制下無壓力緩慢微動下行,手松動作停。此動作在對模和模具調整時使用。
