作者:山東沃達重工 發表時間:2022-04-25

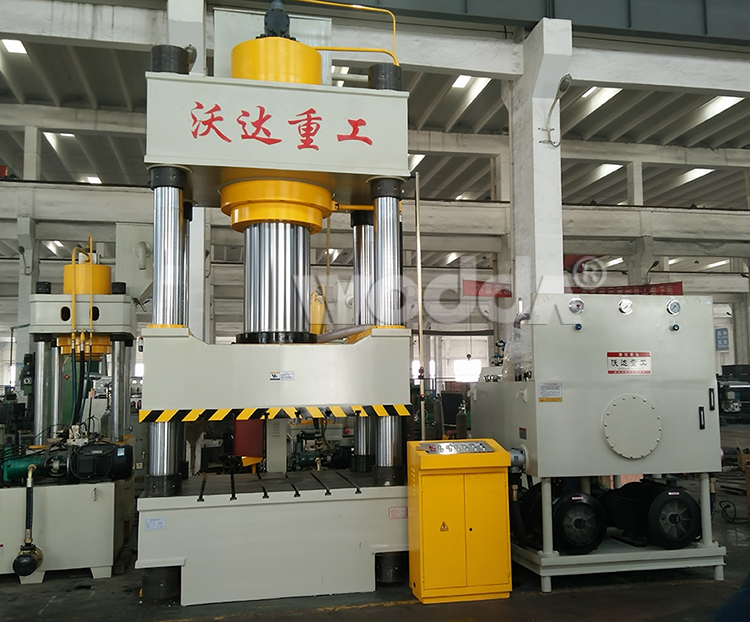

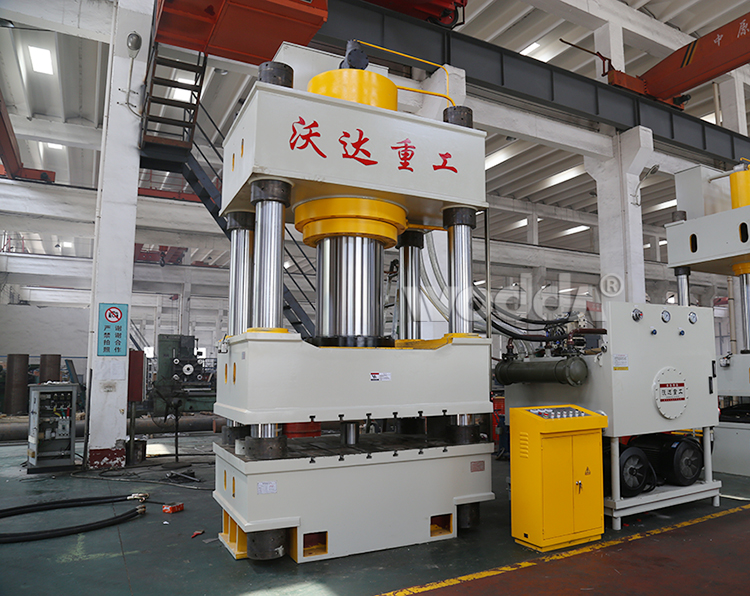

800噸三梁四柱液壓機(YW32-800T)是山東沃達重工生產的一款熱銷產品同時時一款四柱拉伸液壓機,機身采用三梁四柱式結構,主要由:上橫梁、滑塊、工作臺、四根立柱、主缸、電氣系統及液壓系統等組成。簡單、經濟、實用,結構緊湊,動作靈敏可靠,速度快,能耗小,噪音低,壓力和行程可在規定的范圍內任意調節,操作簡單。
800噸三梁四柱液壓機適用領域:
800噸三梁四柱液壓機適用于金屬材料的壓制工藝,如:金屬?zèng)_壓彎曲、翻邊、薄板拉伸和金屬零件的壓裝、校正、冷擠等,還可實現塑料制品、粉末制品的壓制成型工藝;所有拉伸及彎曲、成型等工藝;金屬或非金屬零件的壓印、成形、淺拉伸、整形、覆模及切邊等;可壓制的典型產品有不銹鋼洗手槽、浴池、鍋爐封頭、、像框、餐具、標牌、鎖具、五金零件等;還適用于船舶、航空、航天等領域。
800噸三梁四柱液壓機液壓缸工藝:
1、缸底、鋼筒、活塞、活塞桿整體鍛打,材料:45#鋼。
2、活塞導向套、支撐導向環鑲注磷銅代替?zhèn)鹘y(tǒng)的尼龍材料,大大的提高了導向的穩定性和耐磨性。
3、活塞桿離了氮化,表面滲碳淬火,深度:0.03mm~0.04mm,電鍍硬鉻,層厚0.04mm~0.05mm。
4、立柱采用45#中碳鋼,進行調質處理,表面淬火處理,電鍍硬鉻層厚0.04mm~0.05mm。
800噸三梁四柱液壓機液壓系統介紹:
1.液壓裝置
1.1 液壓動力站安裝形式:安裝在主機右側面地上,盡量減小噪音。
1.2 液壓動力站裝有油的過濾裝置。隔板將吸油區和回油區分開,加油口有過濾器,保證液壓油清潔度。
1.3 油箱液面高度由液體液位計顯示。
1.4 油缸充液系統:充液閥安裝于油缸底部,結構是常閉自吸式,滑塊快速下行時,靠自重下降吸開充液閥,從充液油箱吸油。
1.5 管路選耐高壓無縫鋼管,管頭處采用高壓油管連接。
2.液壓控制系統
2.1 液壓系統工作壓力為25MPa ,元件額定壓力為31.5MPa 利于提高液壓系統零部件的壽命。
2.2 高壓主油泵選用國產優質---軸向柱塞泵,由電機驅動。通常主油泵電機組臥式安裝。
2.3 液壓控制系統采用二通插裝閥集成系統。具有油阻小、通流量大、抗污染、響應快、安全可靠性高以及控制方式靈活和維修方便維修方便等優點。
2.4 二通插裝閥集成設計,布局合理,便于制造,非常方便調試和維修。
2.5 液壓控制系統分別實現下列主要功能:
a)泵頭控制回路——由單向閥、溢流閥組成,實現系統建壓和控制主泵過載、卸荷。
b)主缸加壓回路——由二通插裝閥及其先導電磁控制,實現壓機加載力的無級調節。
C)壓力設定回路——由主系統壓力閥調節,實現頂出缸的動作。
800噸三梁四柱液壓機技術參數:
YQ32系列800T三梁四柱液壓機 | ||||
項 目 | 800t-A | 800t-B | 800t-C(雙缸) | 800t-D |
液體最大工作壓力Mpa | 25 | 25 | 25 | 25 |
滑塊有效行程mm | 400 | 900 | 900 | 900 |
最大開口高度mm | 1200 | 1500 | 1500 | 1500 |
工作臺有效面積 mm*mm | 1200*1000 | 1600*1600 | 2200*1600 | 1500*1500 |
空程下降速度 mm/s | 100 | 100 | 100 | 100 |
壓制速度mm/s | 5—12 | 5—12 | 5—12 | 5—12 |
回程速度mm/s | 60 | 60 | 60 | 60 |
電機功率KW | 45 | 45 | 45 | 37*2 |
油泵排量mL/r | 160 | 160 | / | / |
頂出力t | 100 | 100 | 100 | 125 |
頂出行程mm | 350 | 350 | 350 | 350 |
800噸三梁四柱液壓機功能:
1、計算機優化結構設計,三梁四柱式機構,簡單、經濟、實用。
2、液壓控制采用插裝閥集成系統,動作可靠,使用壽命長,液壓沖擊小,減少了連接管路與漏泄點。
3、獨立的電氣控制系統,工作可靠,動作直觀,維修方便。
4、采用按鈕集中控制,具有調整、手動和半自動三種操作方式。
5、通過操作面板選擇,可實現定程、定壓二種成形工藝,并具有保壓延時等功能。
6、滑塊的工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。
附加配件:
1、移動工作臺
2、沖裁緩沖裝置
3、壓邊滑塊、液壓墊四角分別調壓裝置(拉伸不對稱零件)
4、光電保護裝置
5、換模用浮動導軌和滾動托架
6、模具快速夾緊機構
7、行程、壓力、速度數顯數控裝置
8、觸摸工業顯示屏
9、液壓系統加熱、冷卻裝置。
